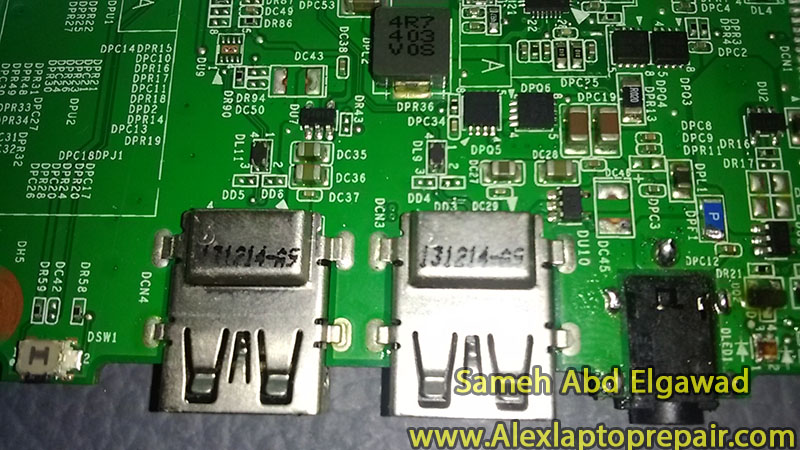

Medion Akoya P2211T-MD98689-usb

مشاكل الـ USB فى اجهزة اللاب توب سواء كانت بالمنافذ او الكاميرا او البلوتوث ,, إلخ من اسهل المشاكل التي يواجهها فني الصيانة المتمرس معنا اليوم جهاز من نوع MedionAkoya به منفذ يو أس بي لا يعمل وبالقياس السريع وجد ان هناك فقد فى الجهد الخاص بهذا المنفذ وهو +5VCC , هناك عدة طرق للتعويض عن الجهد المفقود اما ان تأتي به من منفذ اخر او من أى مكان أخر يعمل مع بدأ مرحلة الـ 5vs power rail وسيعمل معك المنفذ ولكن ستخسر عنصر مهم وضع خصيصاً لحماية اى خلل فى هذا المنفذ لذلك انا انصح دائماً بحل المشكلة بدون الاستغناء عن عناصر الحماية ,,

Medion Akoya P2211T-MD98689-usb5

 قمت بقياس الأيسي الخاص بالمنفذ والموضح فى الصورة السابقة وتبين ان المشكلة ليست فى هذا الايسي بل فى جهد مفقود يعمل على تشغيلة لذلك قمت بتوصيل تراك صغير على الطرف الذي يستقبل جهد التشغيل وقمت بتوصيلة بنفس الطرف فى الايسي المقابل والخاص بالمنفذ الأخر الذي يعمل بشكل طبيعي

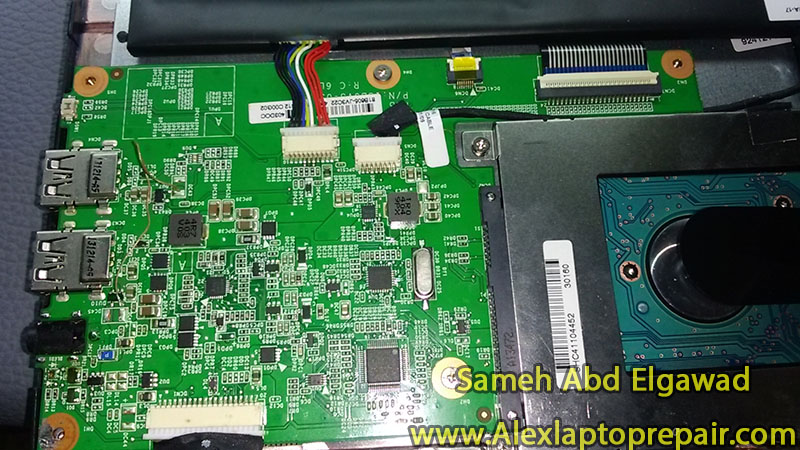

Medion Akoya P2211T-MD98689-usb2

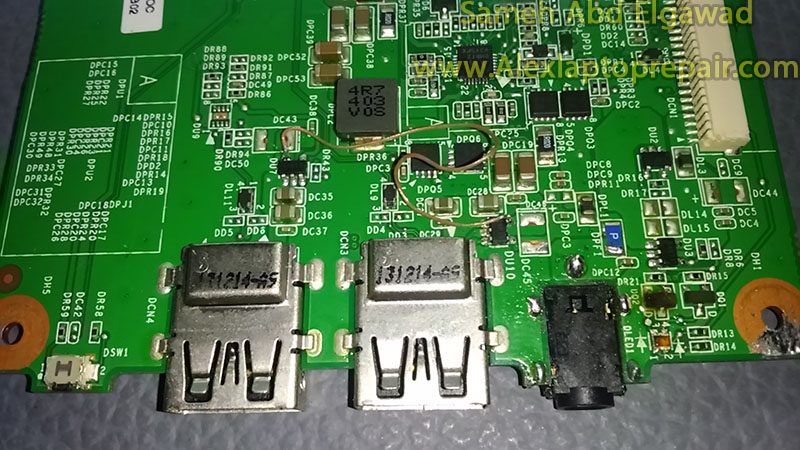

وهذه صورة عن قرب أوضح للاطراف التي قمت بتوصيلها

Medion Akoya P2211T-MD98689-usb4

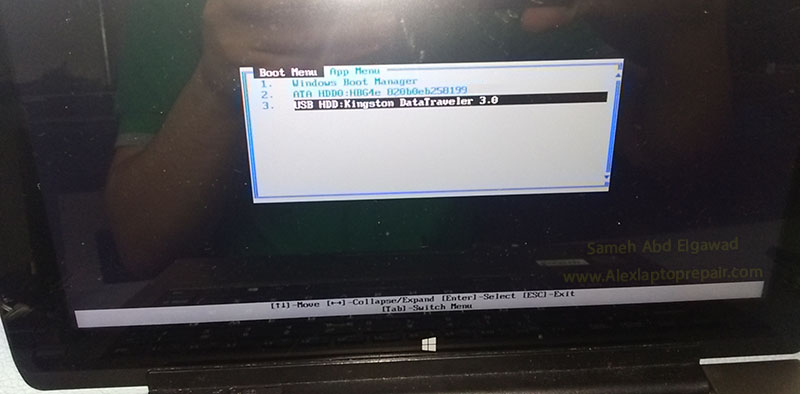

والحمد لله ولا يقع شئ الا بمشيئته عمل الايسي على توصيل الجهد للمنفذ وهذه نتيجة بعد توصيل فلاش مييموري

Medion Akoya P2211T-MD98689-usb3
