HP 655 NO DISPLAY CPU VCC MISSING B++

حل مشكلة لابتوب اتش بى لا يعرض بيانات

hp short1

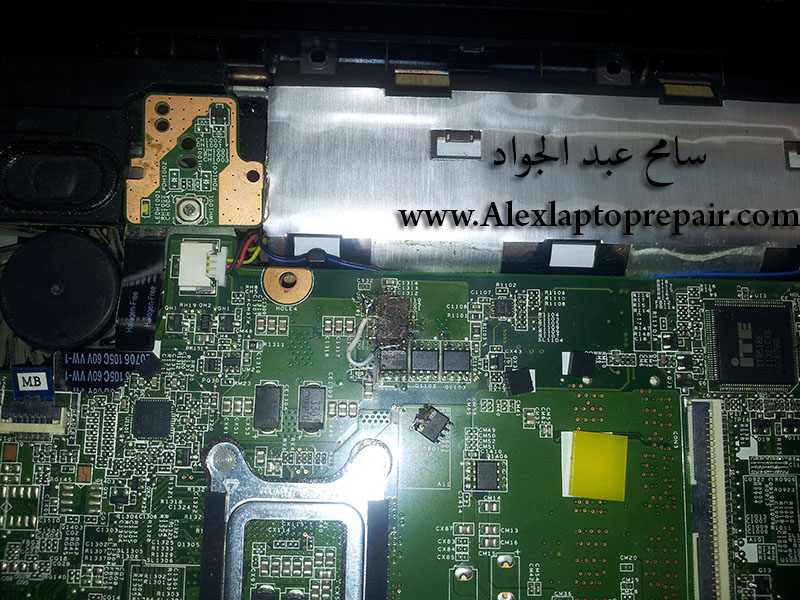

كما تشاهد فى الصورة السابقة تفحم منطقة دائرة تنظيم الجهد الخاصه بالمعالج وإحتراق الموسفت الذى تم رفعه من الدائرة وايضاً تفحم الطبقة التى اسفلة مما ادى الا توقف هذا الجهاز عن عرض البيانات نتيجة فقدان جهد الـ VCC الخاص بدائرة المعالج فى هذه الحالة نقوم بالأتى  أولاًَ يجب ان تكون على علم بفهم الدوائر الخاصه بتنظيم الجهد والمناطق الاكثر تعرضاً للتفحم لتكون قادر على حل هذه الاعطال ما عليك الا بازالة الطبقة المتفحمة من البوردة كما فعلت قدر الامكان لعدم تلامسها مع اى اطراف او مكونات اخرى بجانبها ومن ثم يجب عليك قياس الدائرة وجميع الموسفاتات والايسهات الموجوده فى الدائره لتتأكد من ان العناصر كلها سليمه لم اجد عناصر تالفه الا الموسفت الذى تم نزعه والموضح فى الصورة السابقة ولكن قمت بتغيير الثلاثة موسفتات بعد اعادة وضع نقاط قصدير جديدة اسفلهم كما موضح يبقى لنا وصل ما تم قطعه نتيجة التفحم والاحتراق وبالقياس السريع تبين ان هناك جهد واحد فقط الا وهو الـ B++ وتم عمل تراك او كوبري بالوير الابيض الموضح فى الصورة لنعوض هذا الجهد       hp short2

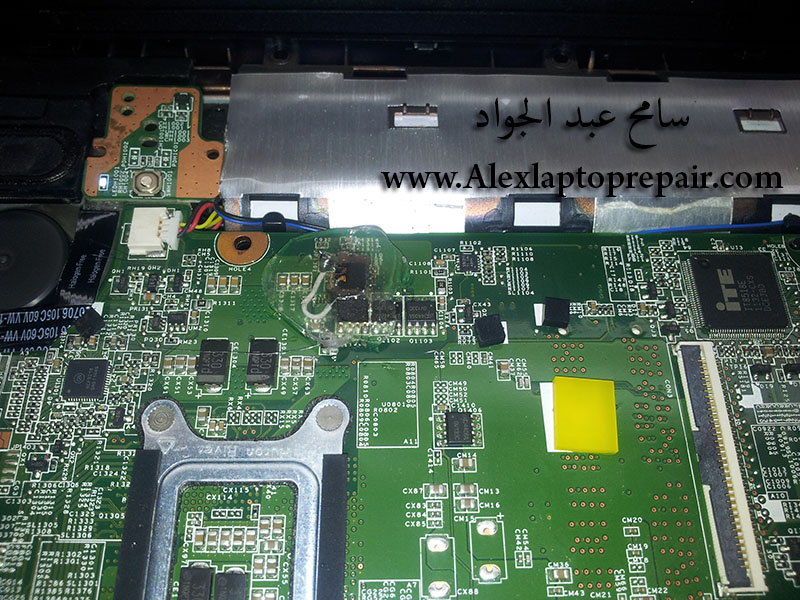

 يفضل ان تقوم بعزل هذه المنطقة تماماً لتفادى حدوث هذا العطل مره اخرى وقمت بعزلها بماده شمعية كما مبين فى هذه الصورة

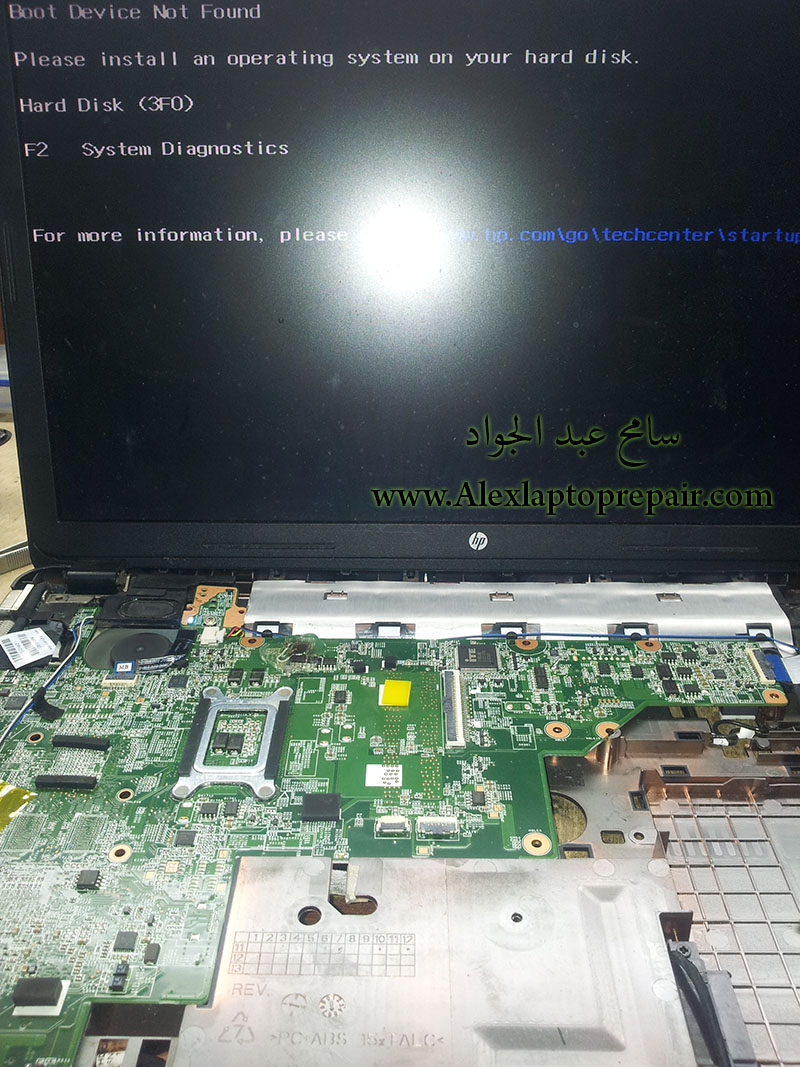

والنتيجة ولله الحمد ولا يقع شئ الا بمشيئتة

hp short3
