[ شرح مصور ] حل مشاكل وعطل قصر الباور فى الأسوس المينى Asus EEEpc 1005HA

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

حل مشاكل وعطل قصر الباور فى الأسوس المينى

Asus EEEpc 1005HA

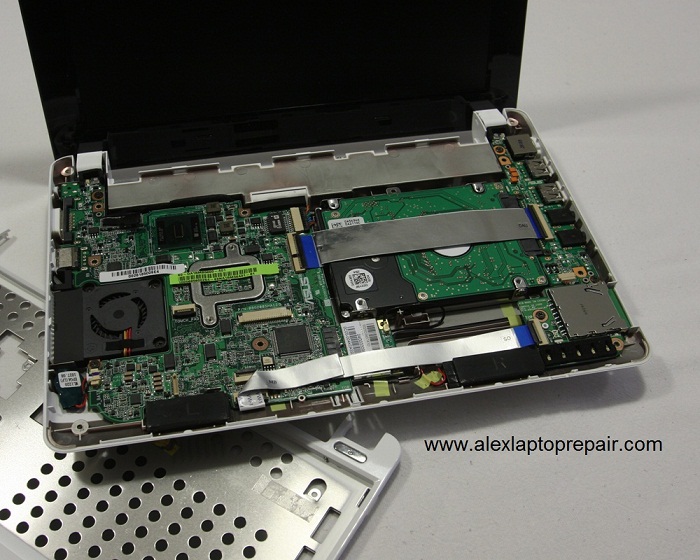

eeepc-it-asus-eeepc-1005ha-hardware-photos-2

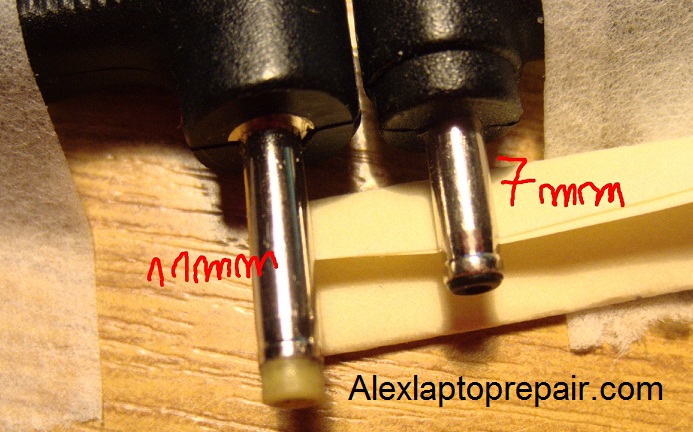

أنتشر هذا الجهاز فى الاونة الأخيره فى الاسواق العربيه وبمقارنة بين الشاحن الأصلى الذى ياتى معه والشاحن الكوبى الموجود فى السوق تبين لنا ان جميع مشاكل الباور الذى ياتى عليها هذا الجهاز نتيجة لاستخدام الشاحن الكوبى الذى يباع فى السوق والفرق بين هذا وذاك ان طول سن الشاحن الأصلى 7 مم اما طول سن الشاحن الكوبى او التقليد حوالى 11 مم مما يتسبب فى عدم ثباته فى الجهاز وينتج عن ذلك اهتزازه دائماً عند التنقل بالجهاز من مكان لأخر وهذه صورة توضح فرق الطول الذى أتحدث عنه  .

HBRKq

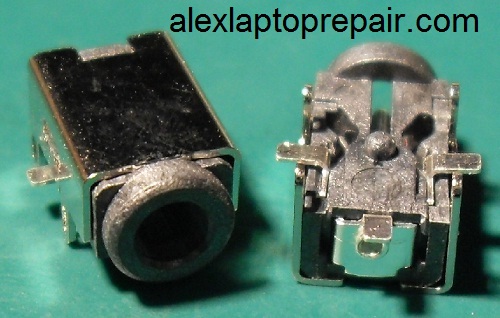

العطل الاول الذى يشتهر به هذا الجهاز هو دراى او تلف كامل لسوكت الباور الخاص بالجهاز ويتم حل هذه المشكلة بتغييره بواحد أخر  .

power socket

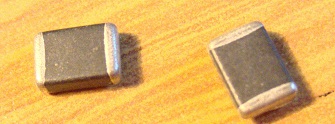

العطل الثانى هو تلف أو حرق أحد الملفات الموجوده خلف سوكيت الباور او كلاهما وغالباً ما يلاحظ الحرق على جانبى هذه الملفات وهذه صورة توضيحية لهم

YgvoR

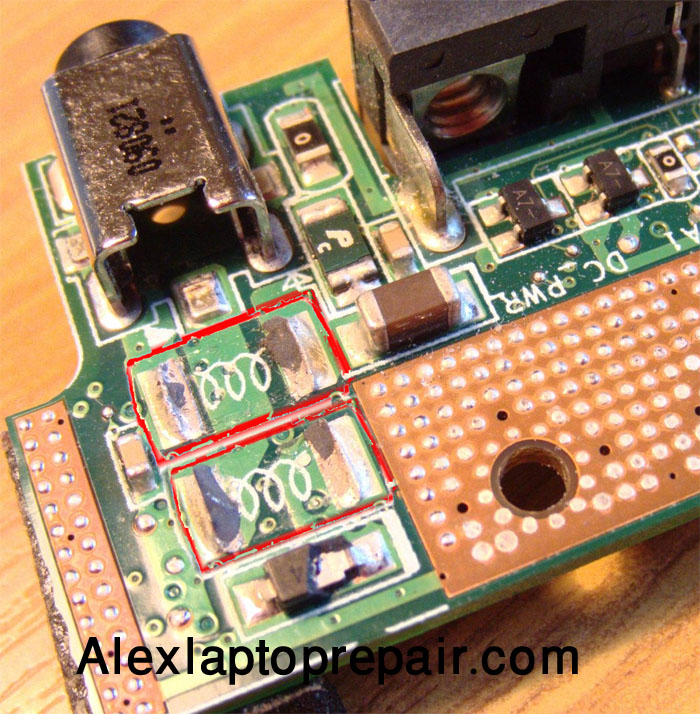

وهنا بعد رفع هذه الملفات موضح مكان كل منهما ويتم تغييرهم بملفات من نفس الحجم

333333

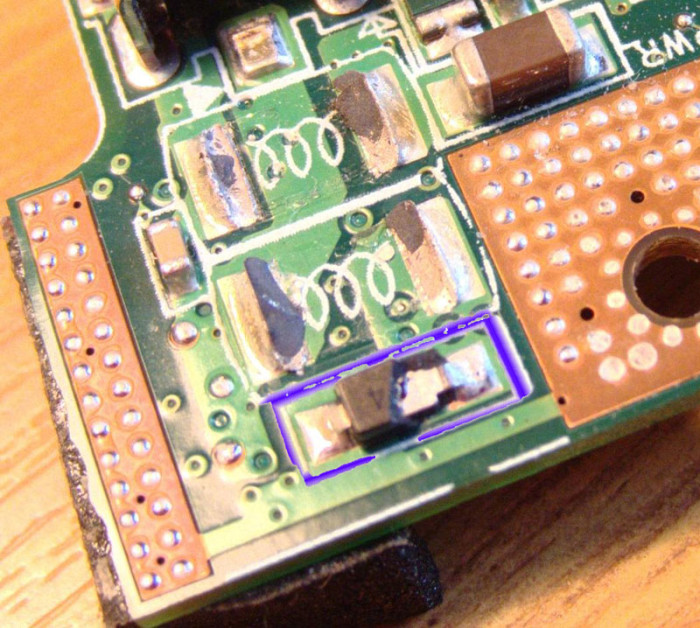

العطل الثالث لهذا الجهاز هو تلف الثنائى دايود diode الموجود بجانب هذه الملفات وايضاً نلاحظ وجود حرق على سطحة او عند قياسه يتضح لنا انه تالف

7TBR2666

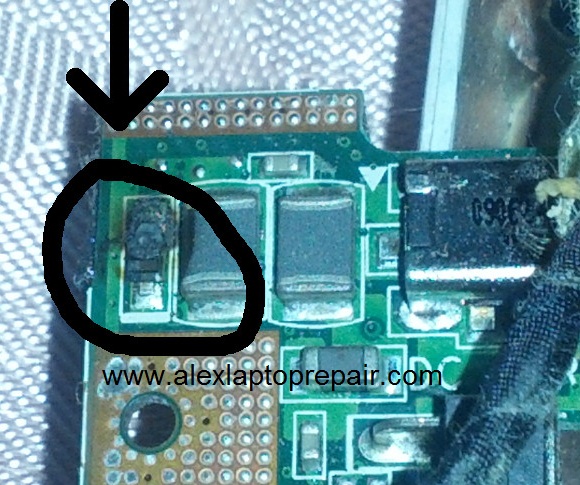

وهذه صورة توضح التلف الظاهرى على هذا الدايود

ux1c4

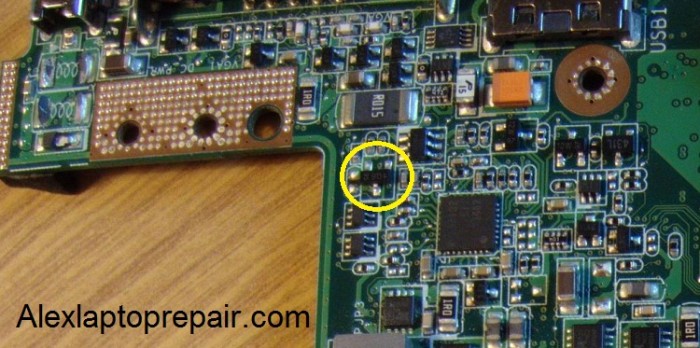

العطل الرابع لهذا الموديل هو تلف الترانزيستور الموجود على خط DC/DC والموضح فى الصورة

7TBR2samehasus mini

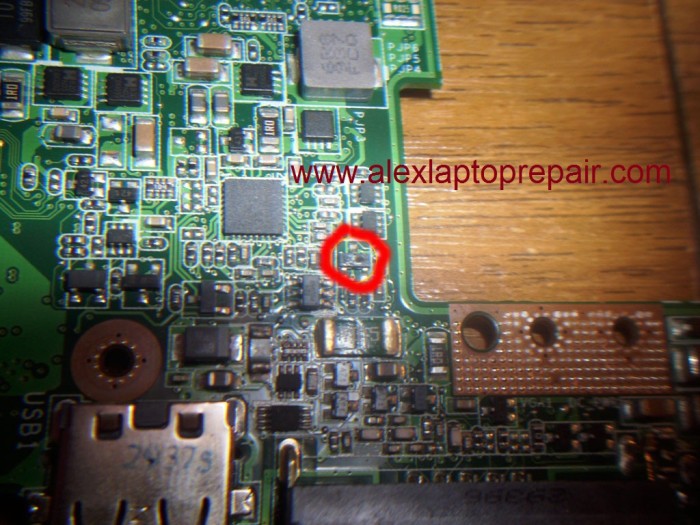

وأما ان يتبين لنا تلفه بالقياس او ياتى بالتلف الظاهرى على سطحة كما مبين فى هذه الصورة

eeepcpowertransistor 2

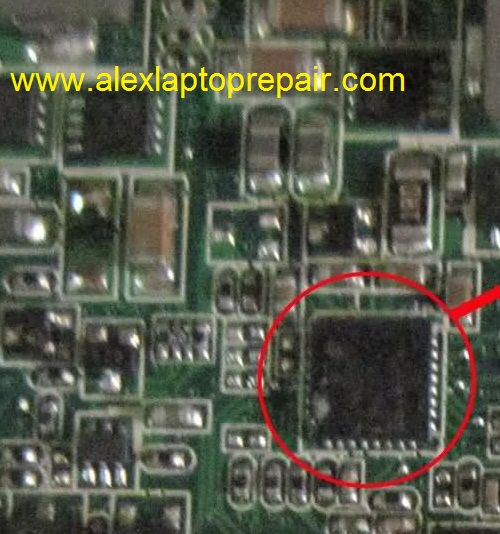

العطل الخامس مرتبط بشكل كبير بالعطل الرابع فكثيراً ما يتسبب تلف الترانزيستور الصغير فى تلف الـ IC الموضح بالصورة وهو مسئول عن تنظيم عملية الشحن فى هذا الجهاز ورقمة MB39A132

2rohmxl

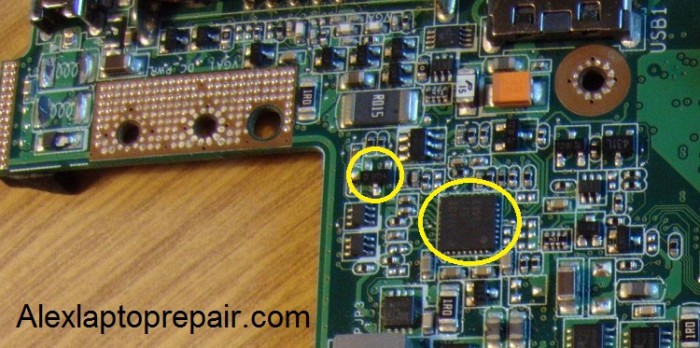

وهذه صورة اوضح للترانزيستور و هذا ic

7TBR2samehasus mini50

ارجو الله ان اكون قد وفقت فيما كتبت
