درس عن دائرة شحن البايوس MiniPro TL866cs USB

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

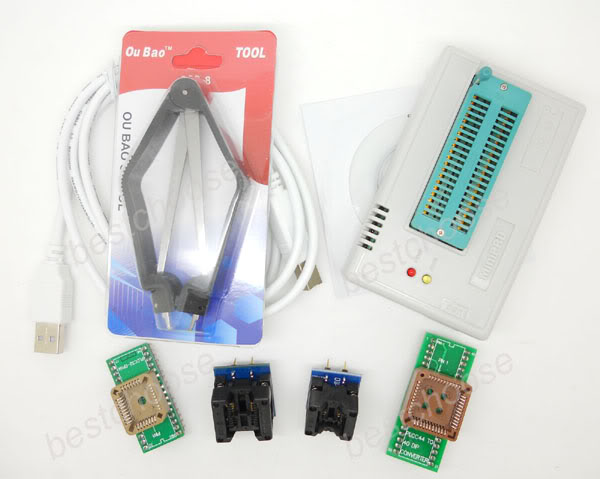

درس كامل عن دائرة شحن البايوس

MiniPro TL866 USB Universal EPROM FLASH

TL866

 هى دائرة شحن تتميز بسرعتها العالية فى قراءة وشحن جميع شرائح البايوس الخاصه باللاب توب والماذربورد  ,, تعمل هذه الدائرة عن طريق كيبُل الـUSB  الذى يأتى معها وهو يمدها بالطاقه وناقل للبيانات فى نفس الوقت فلا تحتاج لمصدر طاقه خارجى كما تدعم هذه الدائرة حوالى 13.000 شريحه

أترككم مع الشرح المصور لها

فى البداية وقبل أى شئ عند شراء هذه الدائرة واستعمالها ولأول مره يجب عليك عمل Reflash Firmware للدائرة عن طريق البرنامج الخاص بها ولا يحتاج ان يكون جهازك متصل بالانترنت وهى عمليه لا تأخذ اكثر من دقيقة وإليكم شرح مصور لها

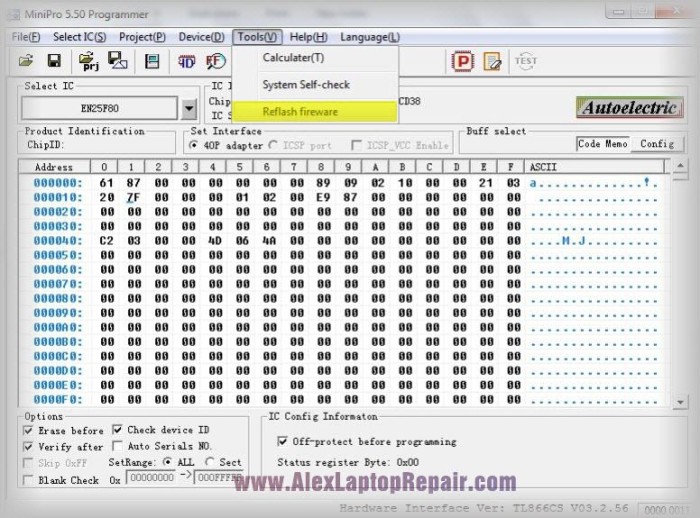

كما هو موضح فى الصورة نضغط على Reflash Firmware

MiniPro TL866 (22)

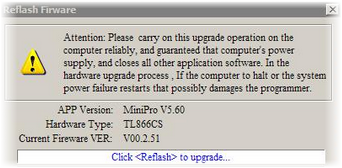

بعدها تظهر لنا هذه الرسالة ثم نقوم بالضغط على Reflash ومن ثم نشاهد التحميل وهذه العملية نقوم بها مره واحده فقط عند اول استخدام للدائرة

MiniPro TL866 (1)



والأن ننتقل لشرح مبسط للبرنامج الخاص بالدائرة

اذا كان البرنامج باللغه الصينية لديك وتريد اختيار الانجليزيه عليك باستخدام هذه القائمه أعلى البرنامج

MiniPro TL866 (21)

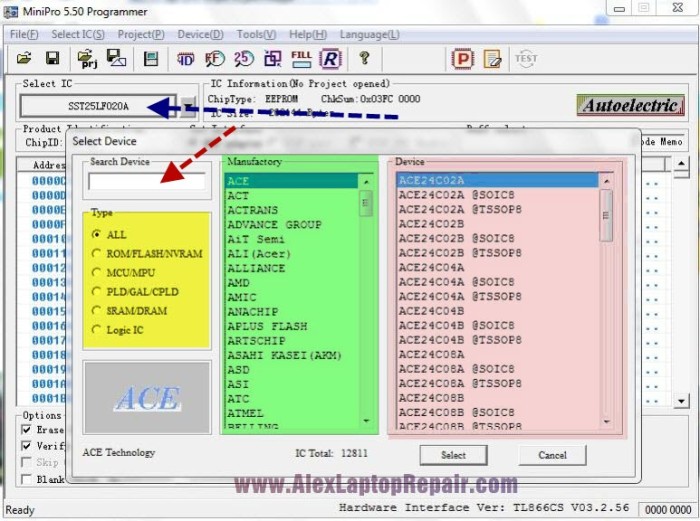

كيفية أختيار بيانات شريحة البايوس فى البرنامج

MiniPro TL866 (9)

1 – نضغط على الجزء المشار له بالسهم الازرق

2- يمكنك كتابة الرقم الموجود على الشريحه ليقوم البرنامج بالبحث عنه فى المكان المشار له بالسهم الأحمر

3 – او يمكنك اختيار نوع الشريحه من القائمه الصفراء

4 – بعد ذلك نقوم باختيار اسم الشركة المصنعه للشريحه من القائمه الخضراء وهو مدون عليها

5 – بعدها نقوم باختيار رقم الشريحه من القائمه الحمراء والضغط على كلمة Select

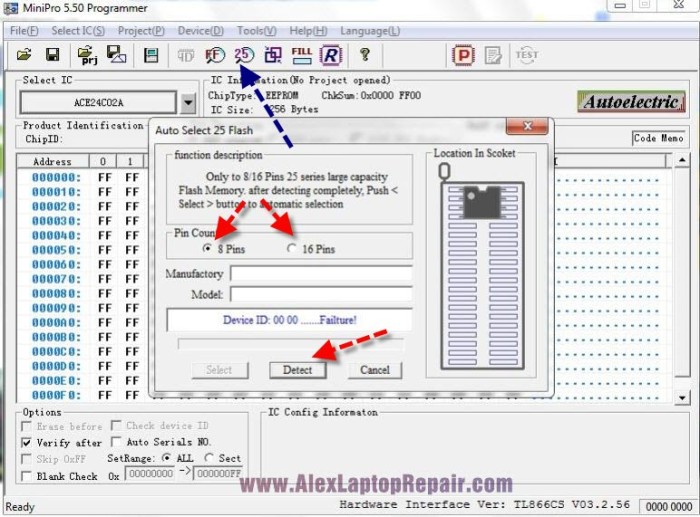

أو يمكنك استخدام خاصية الـ Auto Select 25

MiniPro TL866 (10)

وهى خاصية تجعل الدائرة تقرأ بيانات الشريحه تلقائياً كما هو موضح فى الصورة

1 – نضغط على الايقونة المشار لها بالسهم الأزرق والتى تحمل رقم 25

2 – ثم نقوم بأختيار نوع الشريحه التى نريد العمل عليها ان كانت 8 pins او 16 pins

3 – ثم نقوم بالضغط على Detect

MiniPro TL866 (12)

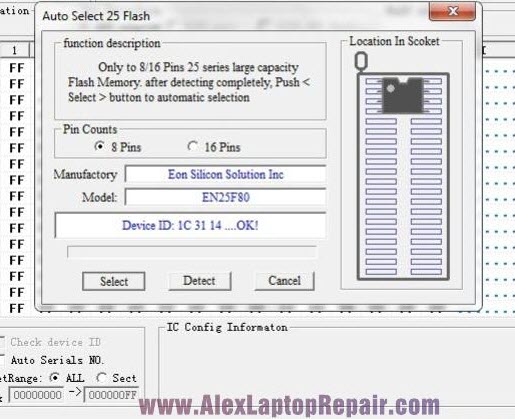

كما هو موضح بالصورة تمت قراءة بيانات الشريحه تلقائياً و الان نقوم بالضغط على كلمة Select



لمعرفة الـ ID الخاص بالشريحه نضغط على الايقونة الموضحه بالصورة

MiniPro TL866 (20)

لقراءة الملف الموجود على الشريحة نضغط على الايقونة الموضحه بالصورة

MiniPro TL866 (2)

لتأكيد ومقارنة القراءة نضغط على الايقونة الموضحه بالصورة

MiniPro TL866 (5)

ونستخدم هذه الايقونة لحفظ الملف الذى تم قرائته

MiniPro TL866 (4)4

لحذف البيانات الموجوده على الشريحه نستخدم هذه الايقونة

MiniPro TL866 (4)

لكتابة وشحن ملف على الشريحه نستخدم هذه الايقونة

MiniPro TL866 (1)1

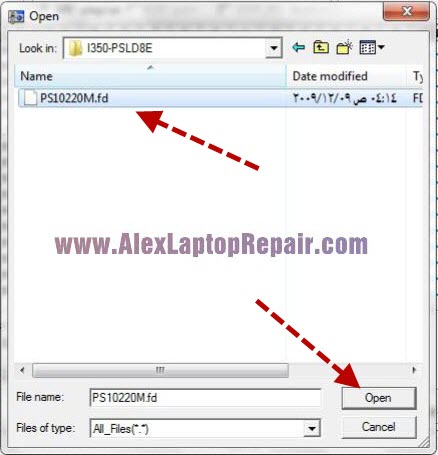

ثم نقوم باختيار ملف البايوس من على الجهاز

MiniPro TL866 (13)

وبعد ذلك نستخدم خاصية الكتابه

MiniPro TL866 (3)

وهناك ثلاث مراحل للكتابة لا تأخذ اكثر من دقيقتين

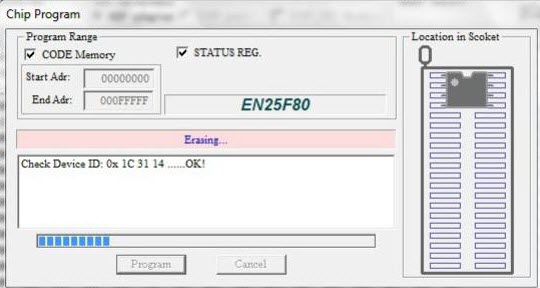

المرحلة الأولى حذف البيانات الموجوده على الشريحة

MiniPro TL866 (16)

المرحلة الثانية وهى الكتابة على الشريحة

MiniPro TL866 (17)

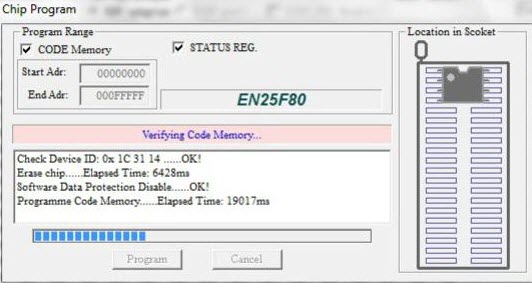

واخر مرحلة تأكيد الكتابة

MiniPro TL866 (18)

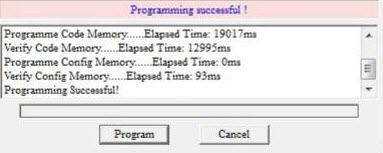

وهذه الرسالة تخبرنا بنجاح عملية الشحن

MiniPro TL866 (19)

وهذا فيديو خاص بيشرح طريقة التعامل مع الدائرة

أرجو ان اكون وفقت  .. و إلى اللقاء فى الدرس القادم
