حل مشكلة باور الجهاز يعمل لثوانى ثم يفصل Dell 1464 Laptop Turns on then shuts off few seconds later

أشترك وتابع فيديوهات وكورسات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

.

حل مشكلة باور الجهاز يعمل لثوانى ثم يفصل

Dell 1464 Laptop Turns on then shuts off few seconds later

لا يوجد عنصر واحد او دائرة بعينها تتسبب فى مثل هذا العطل لذلك يجب ان تكون على دراية تامه على الأقل بدوائر تنظيم الجهد على بوردة اللاب توب وعلاقتها بالشيبات وفى اى مرحلة تعمل كل دائرة ,

dell inspiron 1464 no display pl6



هذا الجهاز كانت مشكلتة شورت فى دائرة تنظيم جهد الـ +VCC_GFX_CORE

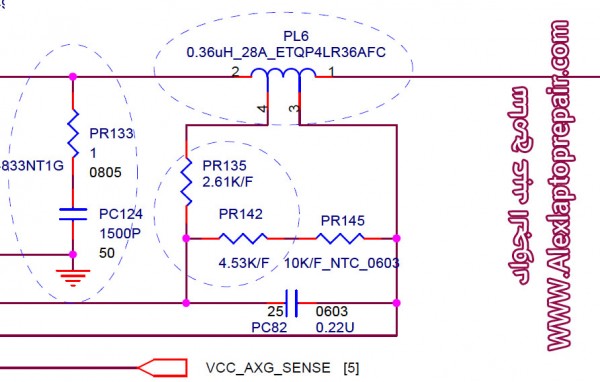

وتم التأكد ان المشكلة ناتجه عن هذه الدائرة عن طريق قياس الملف PL6

الموضح فى الصورة وكانت النتيجة مقاومة أوميّة منخفضة جداً مع الأرضى

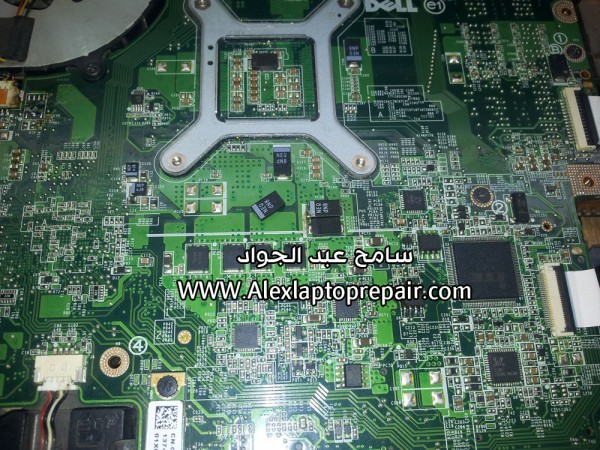

وبفصل هذا الدائرة عن ما بعدها تم التأكد من ان سبب الأومية المنخفضة هو مكثف قيمتة 330UF وهو موضح فى الصورة بعد تغييرة

Dell Inspiron 1464 no display 3

وهذه صورة عن قرب للمكثف التالف والجديد

Dell Inspiron 1464 no display

ولله الحمد ولا يقع شيء إلا بمشيئته .. تم حل المشكلة

Dell Inspiron 1464 no display 2

لا تنسونا من صالح دعائكم
