حل مشكلة عطل باور فى لاب توب سامسونج Samsung NP300V5A Motherboard

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

حل مشكلة عطل باور فى لاب توب سامسونج

Samsung NP300V5A Motherboard SCALA3 15

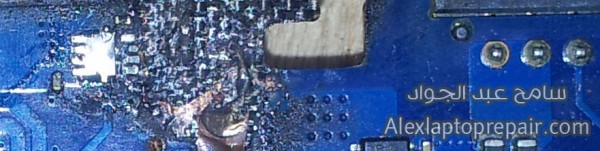

نتيجة لاحتراق طبقات البوردة كما موضح فى الصورة

20141012_213222s

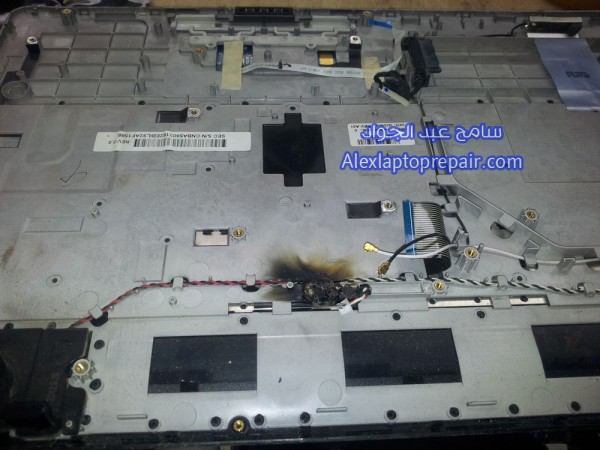

وهذه صورة تبين اثار الحرق فى الهاوسينج او الجسم البلاستيك الخاص بالجهاز

Samsung NP300V5A Motherboard SCALA3 15

عادة ما يحدث هذا التفحم نتيجة لتلامس طبقات البوردة وفى هذه الحاله يفضل العمل بعيداً عن هذا الجزء

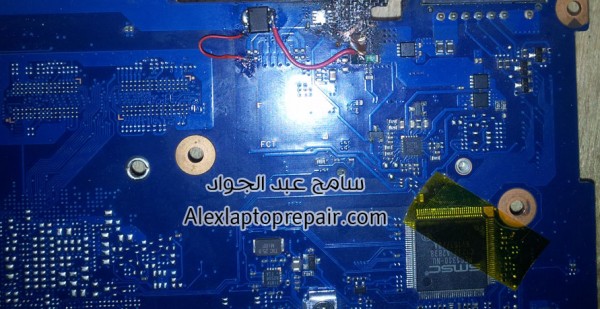

وكما موضح فى الشكل قمت بوضع موسفت جديد مكان الذى احترق مع الجزء المتفحم وليس شرطاً ان تضع موسفت بنفس الحجم ولكن عليك باختيار المناسب للدائرة

Samsung NP300V5A Motherboard SCALA3 15 2

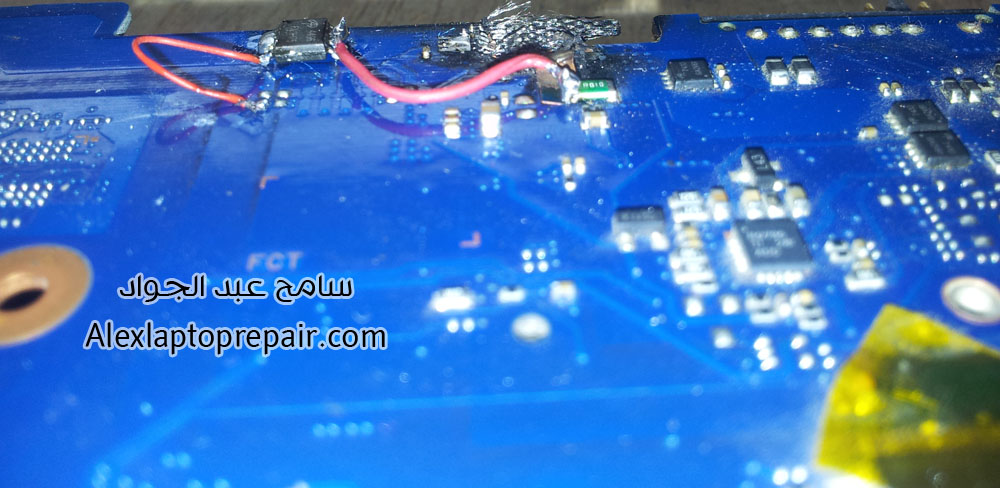

تم وضع الموسفت فى منطقة نظيفة وتم توصيل الخرج والدخل والاشارة التى يعمل من خلالها  وهذه صورة عن قرب

Samsung NP300V5A Motherboard SCALA3 15 3

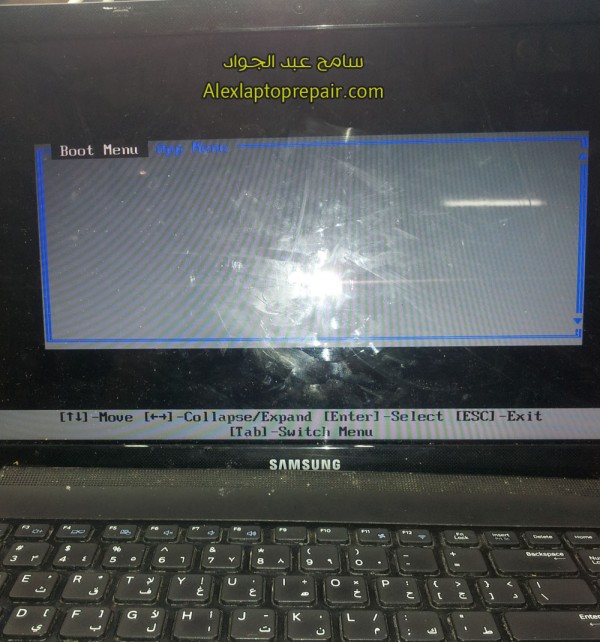

النتيجة باذن الله

Samsung NP300V5A Motherboard SCALA3 15 4
