حل مشكلة الريستارت والخطوط التى تظهر فى شاشة اللاب توب Toshiba Satellite L655 L750 L755 L700 L745

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

toshiba-logo-on-its-netbook

تمكنت بفضل الله من حصر عدة موديلات حديثة تأتى على عطل واحد الا وهو الريستارت المفاجئ او ظهور خطوط طولية على الشاشة بشكل عشوائى فى حالة العمل على البطارية او الشاحن ما جعلنى أشك بقوة ان سبب هذه المشكلة ناتج من دائرة تنظيم جهد المعالج وهذا بعد عمل الاجراءات الأولية

IMG_20130921_143831

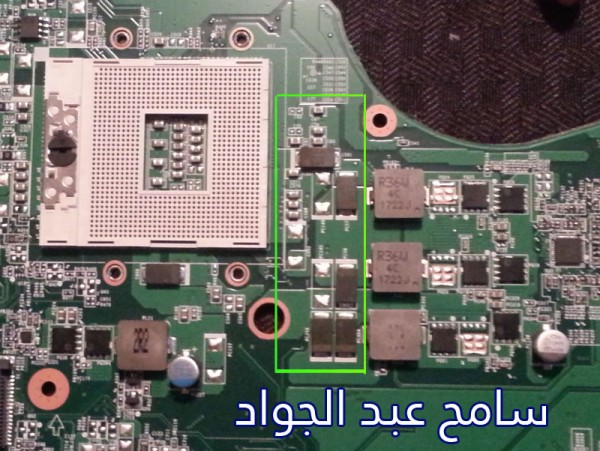

وبعد عمل عدة قياسات لمكونات الدائرة تبين ان المشكلة سببها عدة مكثفات موضحه بالصورة سعة قياس المكثفات ليست كالمدونه عليهم وبالتغيير تم حل المشكلة الى هنا هذا بالنسبة لعدة موديلات

نأتى لعدة موديلات اخرى وضعو فيها PRODLIZER يقوم بنفس وظيفة هذه المكثفات

index   وهنا الأمر بسيط أيضاً يمكننا تغييره بسهولة اذا كان متوفر لدينا وان لم يكن متوفر يمكننا التعويض عنه بمكثفات SMD تعطينا نفس القيمة المدونة عليه وهى 1000uf

10537984_10202274342806189_4905364404376037606_n

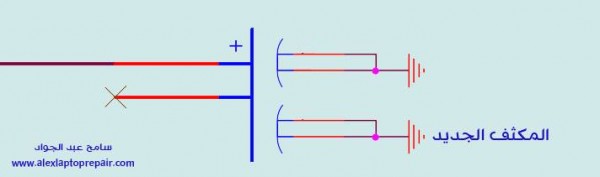

ولكن هنا الموضوع مختلف لأن سعة قياس المكثف اختلفت عن المدون عليها بنسبة بسيطة ولذلك قمت بوضع مكثف واحد فقط قيمتة 220uf على التوازى مع البرودلايزر

Toshiba Satellite L655 L750 L755

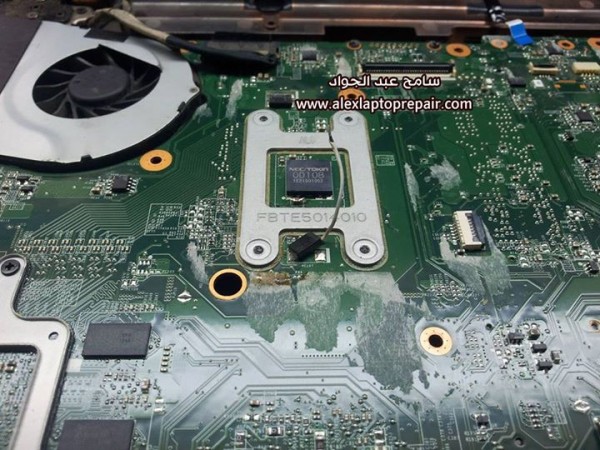

بهذا الشكل انتهيت من تركيبه كما موضح لكم فى الصورة

وبقياس السعة الكلية كانت 1600UF وهى قيمة مناسبة لخط VCCORE لهذا الموديل

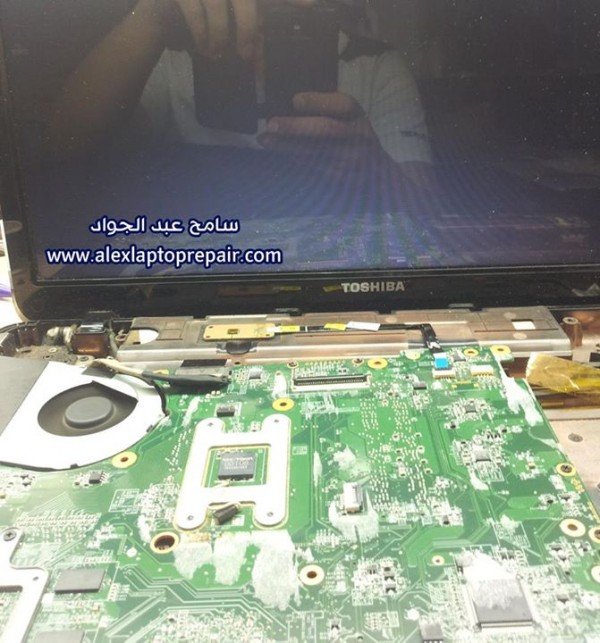

Toshiba Satellite L655 L750 L755-1

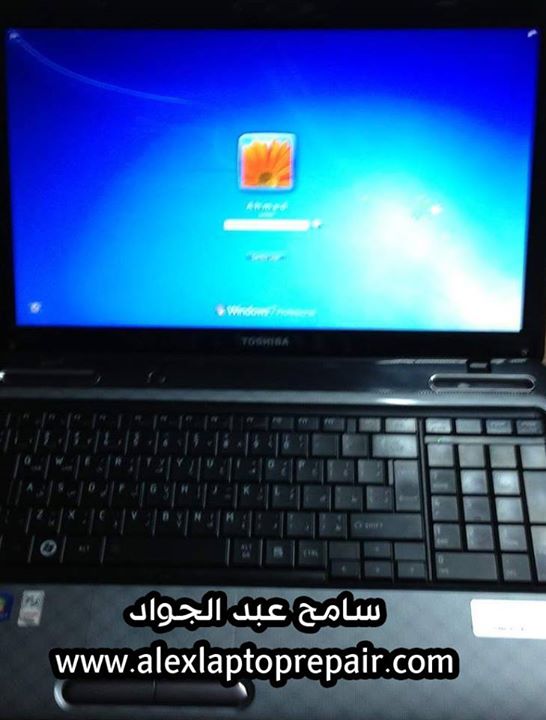

تم حل هذه المشكلة اتمنى من الله التوفيق والسداد

Toshiba Satellite L655 L750 L755-2
