شرح حصري لطريقة شحن ايسهات اى او اللاب توب

  KB9010 KB9012 KB9016 KB9022 ITE8586  ITE8580  ITE8585 MEC1609

keyboard controller programmer

هذا الشرح موجه لكل المشتركين فى الكورس الخاص بنا والممارسين كما وعدتكم بتدوينة خاصة اشرح فيها كيفية شحن أيسهات الـ IO/KBC الموضوع ليس بجديد ولكن انتشار الايسهات التى تحمل سوفت بداخلها فى اجهزة اللاب توب هو سبب نشري لهذا الموضوع   .

فى البداية يجب ان تعلم ان هناك عدة طرق لشحن السوفت الداخلى لهذه الايسهات سنتطرق لأغلبها الأن

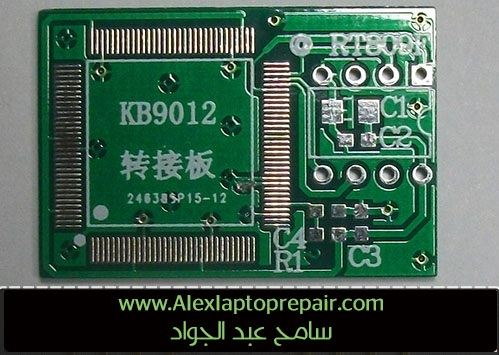

الطريقة الأولى وهى خاصة بشحن ايسى واحد فقط وهو KB9012 A3 , A4

kb9012 a3 a4

وهو عبارة عن ادبتور يتم رفع الاى او من على البوردة ومن ثم لحامة على هذا الادبتور ويعمل على توصيل الارجل الخاصة بايسى السوفت الداخلى للاى او للارجل الخاصة بدائرة الشحن

يأتى مع هذا الادبتور C3 0.1uF C4 10uf R1 47K يتم تركيبهم فى المكان المخصص لهم فى الصورة السابقة لتفعيل خاصية الكتابة فى هذا الاى او

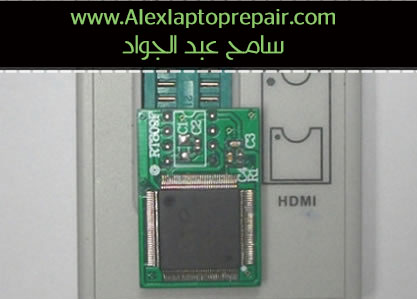

يعمل هذا الادبتور على اى دائرة شحن بايوس مثل الـ Miniprotl866cs , Willem eprom وغيرها من الدوائر فلا تحتاج لدائرة بعينها لتشغيل هذا الادبتور وهذه صورة اوضح لطريقة التركيب

kb9012 board RT809F

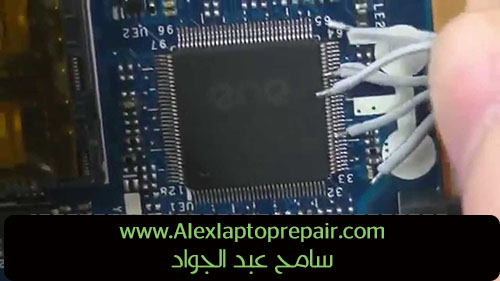

الطريقة الثانية وهى الطريقة اليدوية التى يقوم فيها الفنى بتوصيل الارجل الخاصة بالسوفت الداخلى للاى او يدوياً بدائرة الشحن الخاصه به وبالاستعانة بمخطط الجهاز او الداتا شيت الخاصة بالاى او يمكنك بسهولة معرفة هذه الارجل وتوصيلها

laptop io kbc programmer

فيمكنك البحث عن الـ 5 أرجل المهمة والمستخدمة فى قرائة الملف الموجود على الاي او وسحبة وايضاً لمسح هذا الملف وشحن ملف اخر

1=EDI_CS

6=EDI_CLK

5=EDI_DIN

2=EDI_DO

4=GROUND

ستجد مثلاُ ان الرجل التى تحمل اسم EDI_CS هى الرجل رقم 128 فتقوم بتوصيلها بالرجل رقم 1 من دائرة الشحن الخاصة بك وهكذا

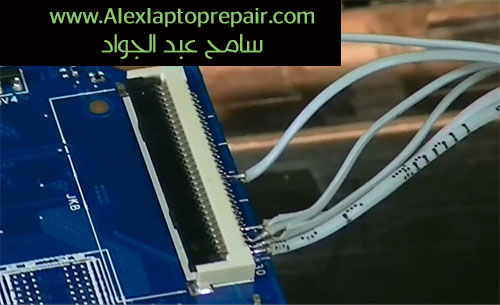

ولكن سيكون الموضوع صعب وقد يحدث تلف او تلامس بين ارجل الاى او وبعضها نتيجة اللحام اليدوي فى هذه المنطقة فلو لاحظنا ان نفس الارجل الخاصة بشريحة السوفت الداخلى واصله على ارجل كونيكتور الكيبورد وبالتاكيد ستكون هذه المنطقة امنه للحام اليدوى اكثر من مكان الاى او كما موضح فى الصورة الاتية توصيل الـ 4 أرجل المهمة فى شحن السوفت الداخلى والرجل الخامسة وهى الأرضى

io kbc laptop charging programmed

هذه الطريقة تدعم شحن السوفت الخاص بجميع الاي او الخاص باللاب توب ولكنها متعبة بعض الشئ

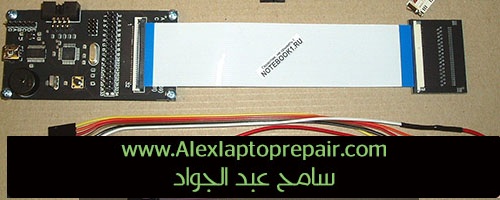

الطريقة الثالثة وهى الافضل والأسرع والأدق كل ما عليك هو شراء دائرة خاصة بهذا الامر فقط وستوفر عليك العناء كل مره تقوم فيها بشحن هذا السوفت لانها ستقوم بالنيابه عنك بتحديد هذه الارجل بعد المره الاولى من الاستخدام وهذه  صورة لدائرة مختصة بشحن الاي او من ضمن هذه الدوائر وهناك موضوع حصري لشرح الدائرة تجد الرابط فى نهاية الموضوع

alexlaptoprepair io controller

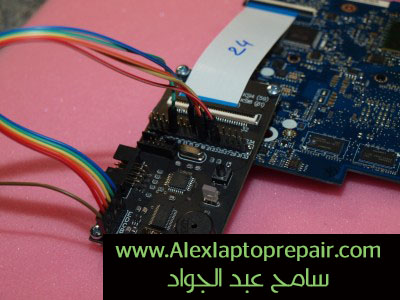

تاتى هذه الدوائر بعدة كابلات كما موضح فى الصورة السابقة لتوصيلها على الجهاز وربطها بالسوفت وير الخاص بها والذى سيمكنك من التعامل وحفظ بروفايل لكل بوردة حتى لا تحتاج لعمل نفس الخطوات مره اخرى وياتى ايضاً معها عدة فلاتات توصل بينها وبين كونيكتور الكيبورد الخاص بالبورده المراد شحن السوفت الخاص بها كما موضح فى الصورة الاتية

io controller laptop programmer

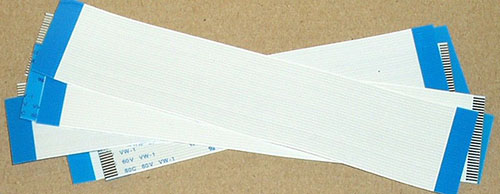

ياتى معها أيضاً عدة توصيلات لمختلف احجام كونيكتور الكيبورد

keyboard pins

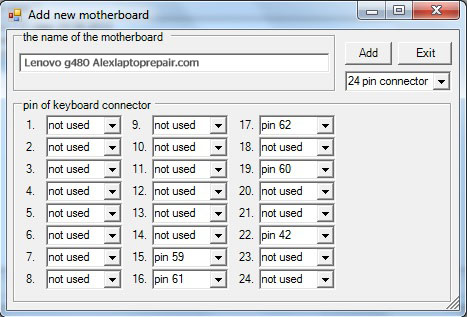

بعد توصيل الدائرة بالكونيكتور وبالجهاز المثبت عليه البرنامج الخاص بها نقوم بعمل بروفايل جديد بموديل البوردة واختيار عدد ارجل الكونيكتور الخاص بها واختيار الارجل الواصله من شريحة السوفت الداخلى للاى او وكونيكتور الكيبورد وحفظ هذا البروفايل والعمل عليه فاذا جاءتك نفس موديل البورده بعد ذلك فلن تحتاج ان تدخل هذه البيانات مره اخرى ما عليك سوى اختيار البروفايل الذى تم حفظه من قبل وهذه صورة توضح احد البرامج الخاصة بهذه الدوائر

laptop motherboard io kbc

وما توفيقى إلا بالله

وهذا شرح حصري للدائرة

شرح حصري لدائرة شحن الاي او svod io controller programmer KBC SPI I2c MEC ITE
