منذ فترة قمت بنشر موضوع بعنوان شرح حصري لطريقة شحن ايسهات اى او اللاب توب وتحدثت عن جميع الطرق الخاصه بشحن io kbc من حيث المميزات والعيوب وجائتني عدة رسائل بخصوص الطريقة الثالثه وهي الافضل فى شحن الاي او وكان لي السبق فى التحدث عنها وسيكون هذا الموضوع تكملة باذن الله

  svod io controller programmer KBC SPI I2c MEC ITE Nuvoton smsc

ENE KB9012,ENE KB9016,ENE KB9020,ENE KB9022,ENE KB9028, ITE 8586,ITE 8587,ITE 8580,ITE 8887,ITE 8986,Nuvoton npce288,Nuvoton npce388, MEC

svodprogrammerKBC-SPI-I2c-MEC-ITE-ene-smsc (2)

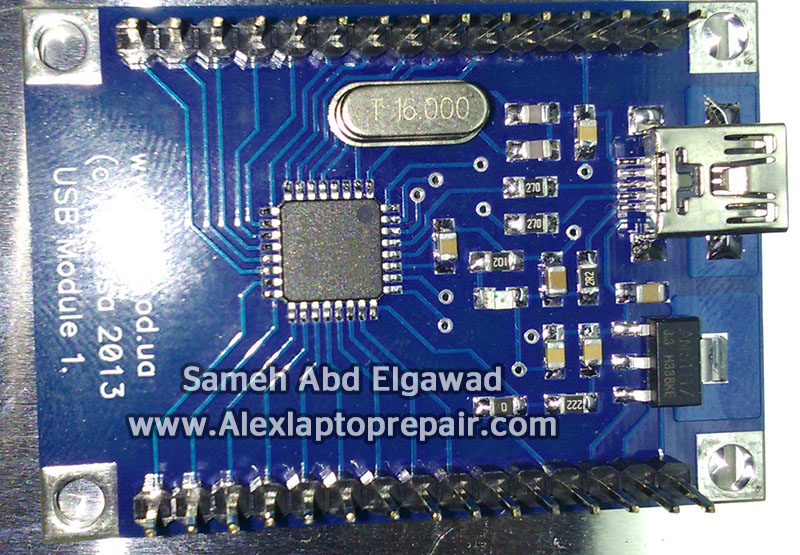

الصورة السابقة لدائرة شحن تسمي svod programmer وهي دائرة اوكرانية الصنع و تتميز بسرعتها العاليه فى قراءة وشحن الفلاشات الداخلية لاي او اللاب توب بكل سهوله فهي افضل دائرة حتي الان فى هذا المجال فهي تتعامل مع اغلب انواع الاي او ITE و ENE و SMSC

  svodprogrammerKBC-SPI-I2c-MEC-ITE-ene-smsc (1)

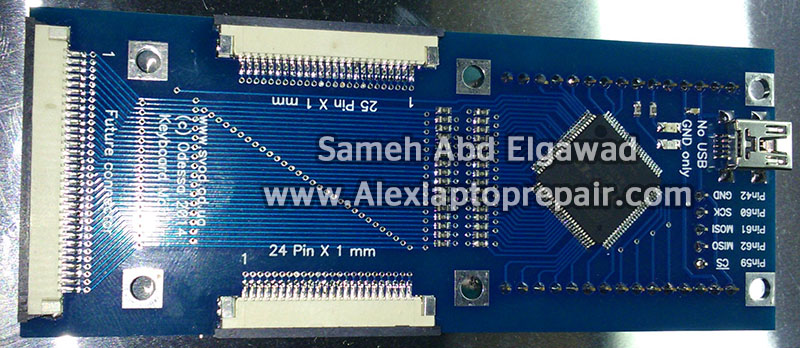

يأتي مع هذه الدائرة جزء مهم جداً يسمي بالـ keyboard module ويتم توصيله بالدائرة الرئيسية لتتمكن من قراءة وشحن الـ io kbc بدون رفعه من على البورده او لحام اطراف كيبُل الـ JTAG على كونيكتور الكيبورد

svodprogrammerKBC-SPI-I2c-MEC-ITE-ene-smsc (5)

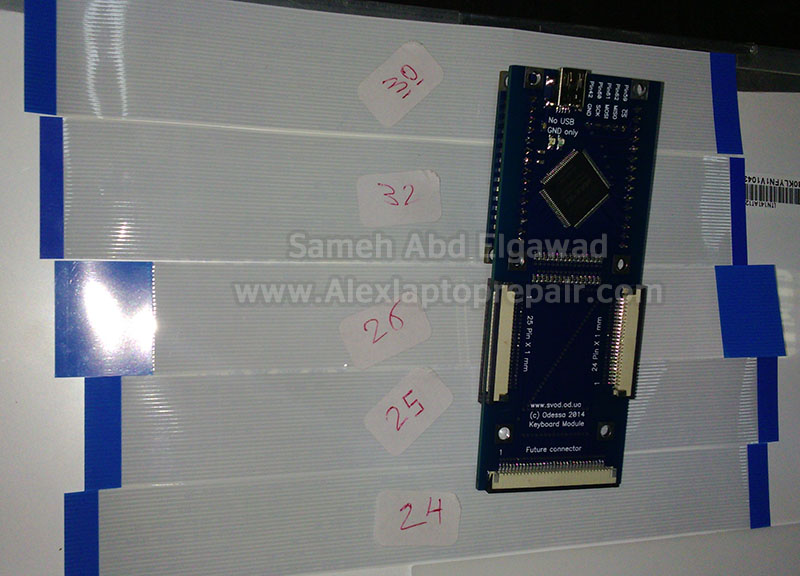

 لذلك يأتي معها عدة كيبًل خاصة بوصل الدائرة مع كونيكتور الكيبورد الخاص ببورده اللاب توب وكما موضح فى الصورة السابقة فهي تدعم العديد من الكونيكتور 24pin , 25pin ,26pin,30pin , 32pin

svodprogrammerKBC-SPI-I2c-MEC-ITE-ene-smsc (4)

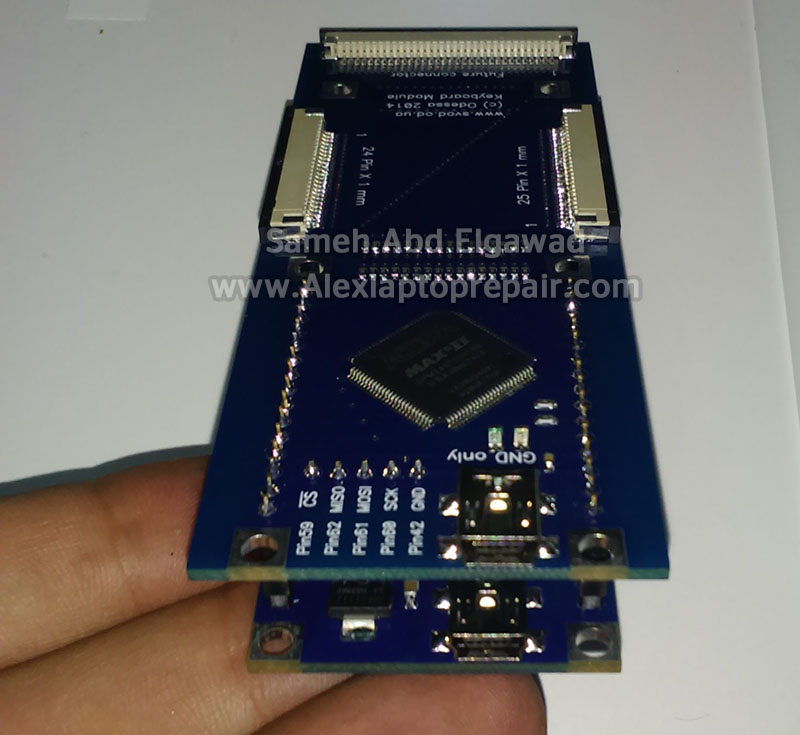

 وهذا شكل الدائرة بعد تثبيتها بالـ keyboard module وبهذا الشكل تكون جاهزه للاستخدام

svodprogrammerKBC-SPI-I2c-MEC-ITE-ene-smsc (7)

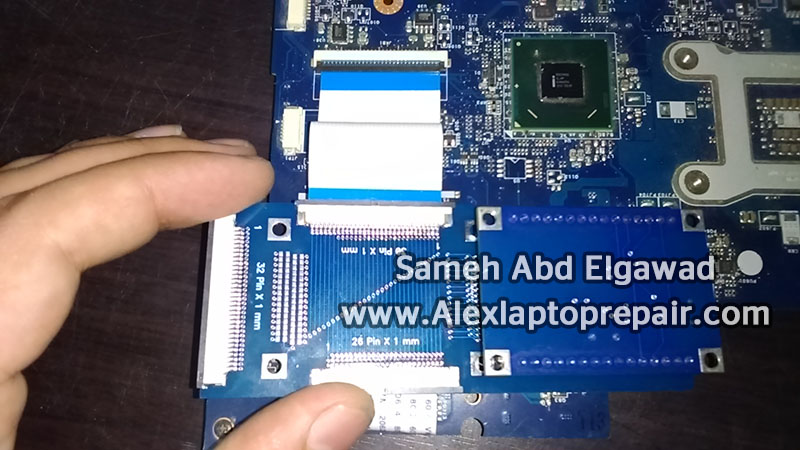

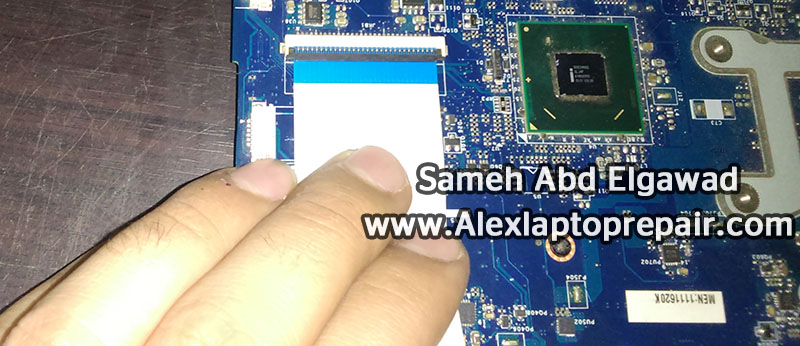

 كل ما عليك فعله هو اختيار الكيبًل الذي يتناسب مع كونيكتور الكيبورد الخاص بالبورده التي تريد شحن الاي او الخاص بها وتقوم بتوصيله بهذا الشكل

svodprogrammerKBC-SPI-I2c-MEC-ITE-ene-smsc (8)

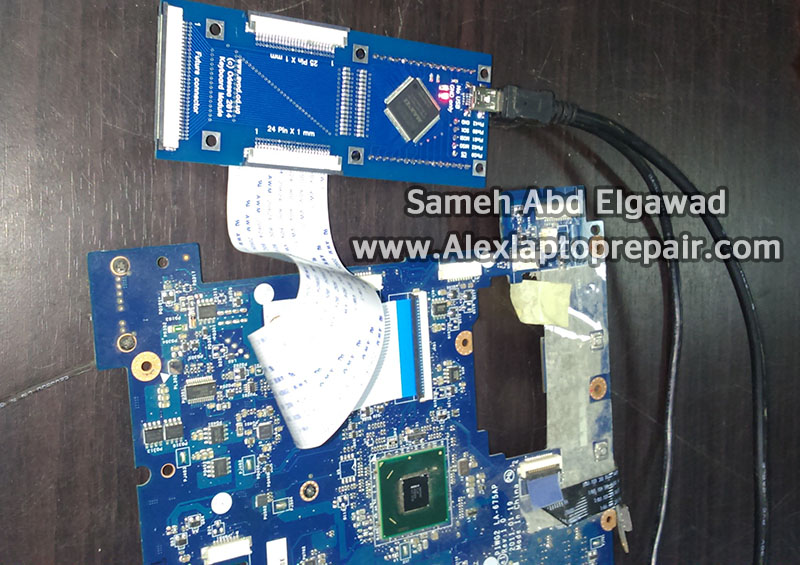

 ستجد ان لكل كيبُل جزء مخصص له فى الدائرة نقوم ايضاً بتوصيل الطرف الاخر للكيبُل فى الدائرة بهذه الطريقة

svodprogrammerKBC-SPI-I2c-MEC-ITE-ene-smsc (6)

بعد توصيل الدائرة بالكونيكتور وبالجهاز المثبت عليه البرنامج الخاص بها نقوم بعمل بروفايل جديد بموديل البوردة واختيار عدد ارجل الكونيكتور الخاص بالبوردة واختيار الارجل الواصله من شريحة السوفت الداخلى للاى او وكونيكتور الكيبورد طبعاً يتم ذلك بالاستعانه بمخطط اللاب توب وبعدها يتم حفظ هذا البروفايل والعمل عليه فاذا جاءتك نفس موديل البورده بعد ذلك فلن تحتاج ان تدخل هذه البيانات مره اخرى ما عليك سوى اختيار البروفايل الذى تم حفظه من قبل

laptop motherboard io kbc

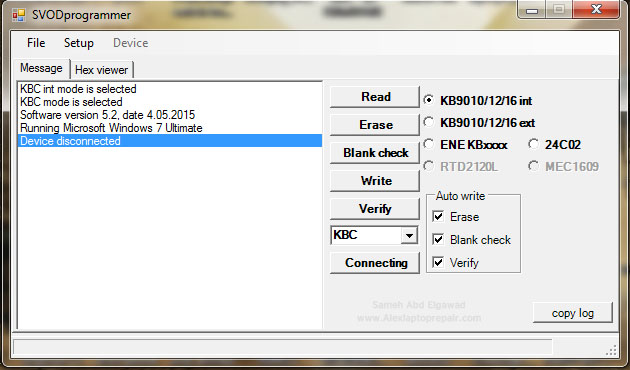

وهذه صورة لواجهة البرنامج و وكل ما يخص الشحن والقراءه والمسح

svod alexlaptoprepair software

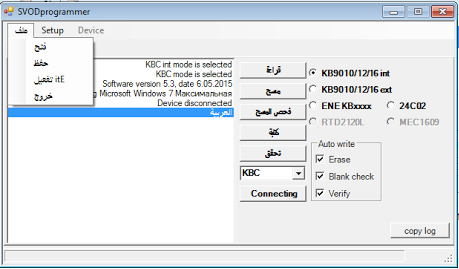

وفى التحديث الجديد باذن الله سيدعم اللغة العربية

svod programmer arabic

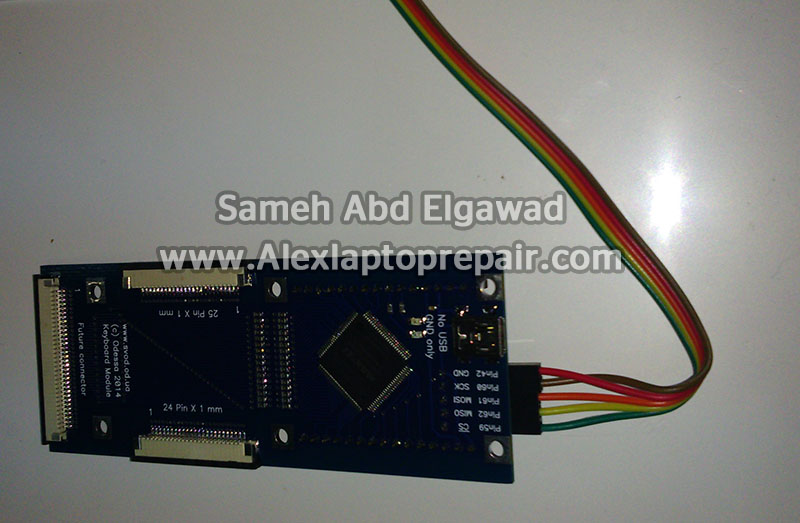

ولا ننسي ان الدائرة تدعم خاصية الـ JTAG وهي توصيلها مع المديول الخاص بالكيبورد ولكن باستخدام الكيبُل الموضح فى الصورة بلحامه بالطريقة البدائية  .. اتمني من الله التوفيق والسداد دائما ولا تنسو مشاهدة هذا الموضوع طريقة شحن اى او اللاب توب بكل سهولة KBC/IO ENE ITE SMSC eprom programmer

sameh svod programmer
