[شرح حصرى ] صيانة وتشخيص رموز أجهزة الديل فى الـ DELL Self Test

أشترك وتابع فيديوهات وكورسات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

.

صيانة وتشخيص رموز أجهزة الديل فى الـ

Self Test

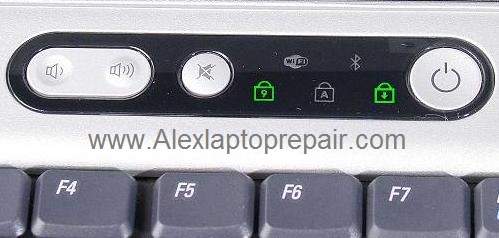

led-alexlaptoprepair

بعد فترة توقف طويلة , أعاود باذن الله وضع الشروحات من جديد   ..

فى هذا الموضوع نشاهد كيف نقوم بتتبع العطل عن طريق الرموز  التى نشاهدها فى أغلب أجهزة الديل التى تتميز بوجود ليدات البيان الموضحه فى الصوره السابقة فى حالة حدوث مشكله بالجهاز غير مشاكل الباور نعتبر ليدات البيان فى موديلات كثيره من الديل مثل بطاقة تشخيص الأعطال الـPost card او كما يطلق عليها Tester

CPU_error_flash



يظهر هذا الكود فى حالة عدم شعور البورده بالمعالج واما ان تكون المشكله فى المعالج نفسه او فى دائرته

الحل ,, فحص دائرة المعالج وتغييره .لمعرفة اياً منهم سبب المشكلة

keyboard_error_flash

يظهر هذا الكود فى حالة عدم شعور البوردة بالكيبورد وغالباً ما نشاهدها بعد ان ينسكب أى سائل عليه او عند تلفه

الحل ,, اما تنظيفه ان امكن او تغييره وهذا الحل الجذرى

LCD_error_flash

يظهر هذا الكود فى حالة التلف الجزئى او الكلى فى كيبُل الشاشة او الفلاتة

الحل ,, تركيب كيبًل اخر

memory_error_flashNo_mem_flash2

  تظهر هذه الأكواد فى حالة عدم شعور البوردة بالرامات

الحل ,, تنظيف بنوك الرامات ..تغيير الرامات … فحص دائرة التغذيه الخاصه بها

modem_error_flashيظهر هذا الكود فى حالة عدم شعور البوردة بكارت الموديم

الحل ,, تغييره بواحد أخر متوافق مع الجهاز

motherboard_flash

يظهر هذا الكود فى حالة تلف جزئى فى احد الشيبات الموجوده على البورده

الحل ,, تغيير البوردة او تغيير الشيب التالف

USB_error_flash

يظهر هذا الكود فى حالة توصيل اى شئ تالف فى منافذ الـ USB  كـ فلاش ميمورى او هارد ديسك

الحل ,, تغييره او إصلاحة

Video_error_flash

يظهر هذا الكود فى حالة عدم شعور البوردة بكارت الفيجا

الحل ,, تغييره او إصلاحة

نتمنى من الله التوفيق والسداد
