عطل ومشكلة الاضاءة في شاشة اللاب توب How to Repair Laptop Backlight

قناتنا علي اليوتيوب متخصصة فى تعليم صيانة اللاب توب

youtube channel subscribe

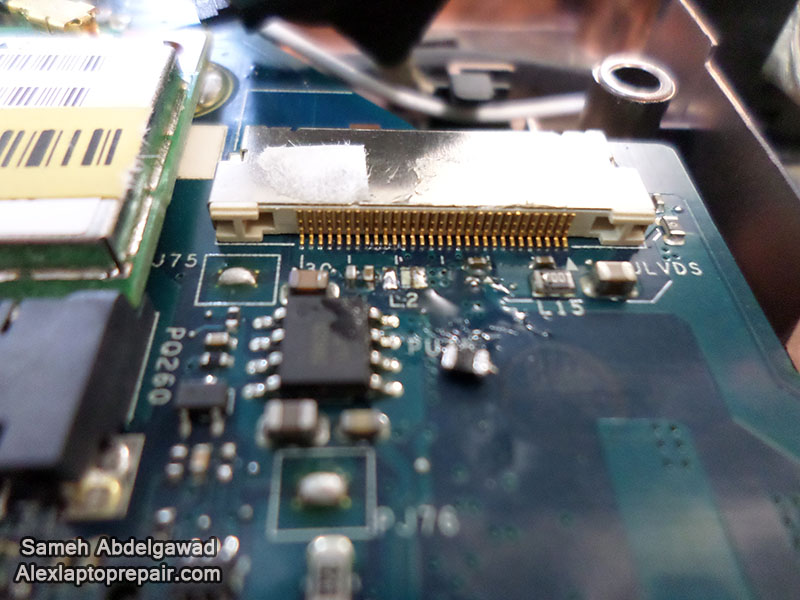

من الاعطال المنتشرة فى اجهزة اللاب توب هي اعطال الاضاءة فقد تاتي بعدة اشكال ولكن مصادر الخلل واحدة فقد تكون المشكلة من اللوحة فى اغلب الاحيان وياتي بعدها فى المرتبة الثانية فلاتة الشاشة ومن ثم الشاشة نفسها . لحصر المشكلة يجب رفع القياسات الخاصة باللوحة ويفضل القياس بفصل الفلاتة من اللوحة فقد تكون تالفة من الداخل وتسبب قصر راجع علي اللوحة فان كانت جهود الاضاءة سليمة فغالباً ما تكون المشكلة فى الفلاتة او الشاشة ,  يمكننا بعد ذلك توصيل الفلاتة الخاصة بالشاشة وقياس اومية هذة الاشارات مرة اخري بدون توصيل مصدر التيار لمعرفة ما ان كانت تسبب قصر راجع ام لا . معنا اليوم لاب توب توشيبا به عطل اضاءة بسيط

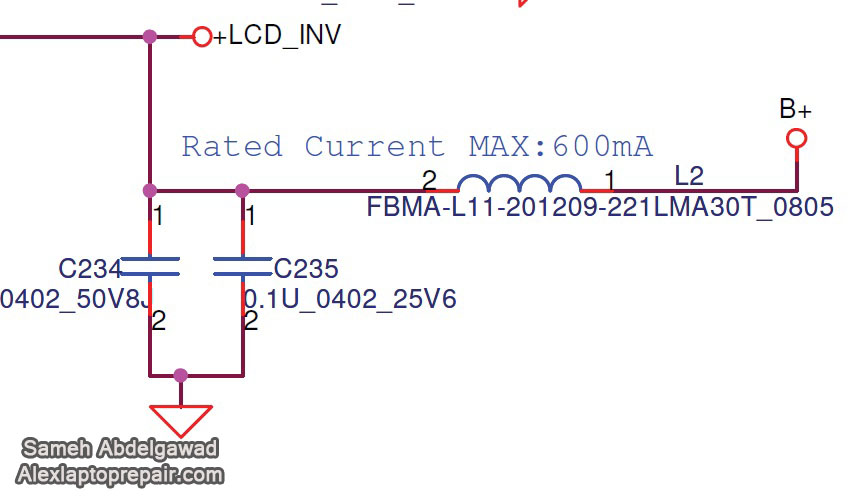

وكما موضح فى الصورة السابقة العنصر الاكثر تلفاً فى هذة الاعطال coil خاص بحماية مرور جهد الـ inverter وهو نفس الجهد الذي تستخدمة شاشات الـ LED وانفيرتر شاشات الـ CCFL والذي تحدثنا عنه فى شروحات سابقة يمر هذا الجهد من مصدر سويتش اللوحة مروراً بالملف ثم الفلاتة ويصل بعدها لدائرة تنظيم جهد الـ LED الموجودة فى شاشة اللاب توب .يقاس هذا الملف علي وضع الجهد من الطرفين فكانت نتيجة القياس ان الجهد B+ سليم من ناحية وغير موجود LCD_INV فى الاخري . حاول ان لا تقوم  بتغيرة مباشرة فقد يكون تالف لسبب اخر وعند تغيرة تحدث نفس المشكلة او اخري اكبر منها , فقم بمراجعة فلاتة الشاشة والشاشة اولاً قبل تغيرة .

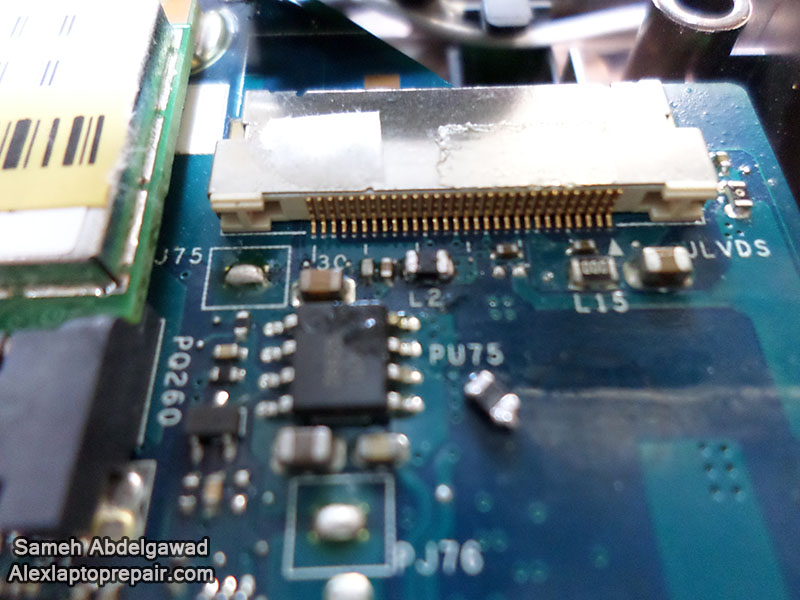

كما فى الصورة السابقة قمت برفعه بعد التاكد ان هو السبب الوحيد فى العطل

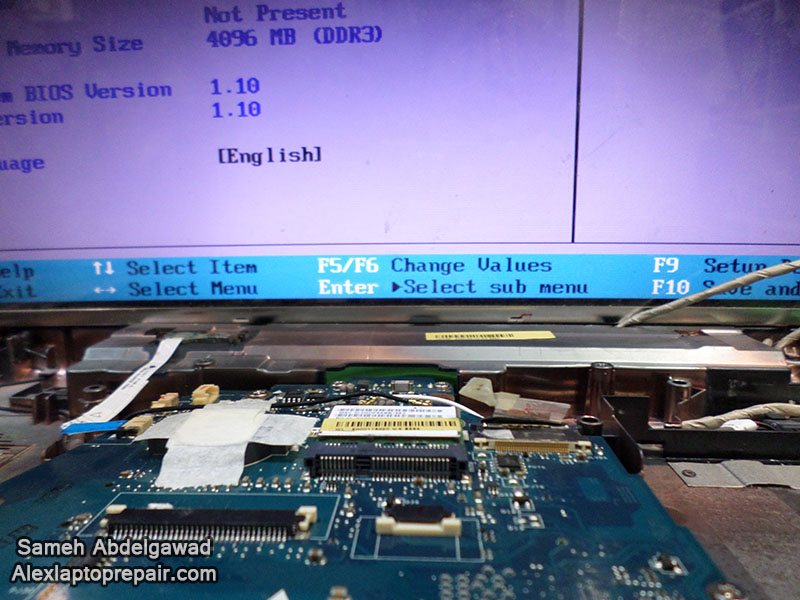

وهنا تم تركيب واحد اخر بدلاً منه . ولله الحمد ولا يقع شئ إلا بمشيئتة عمل الجهاز بشكل طبيعي
