مشكلة توشيبا لاب توب لا يعمل باور Toshiba Satellite Won’t Power on ENTRIP2

قناتنا علي اليوتيوب متخصصة فى تعليم صيانة اللاب توب

youtube channel subscribe

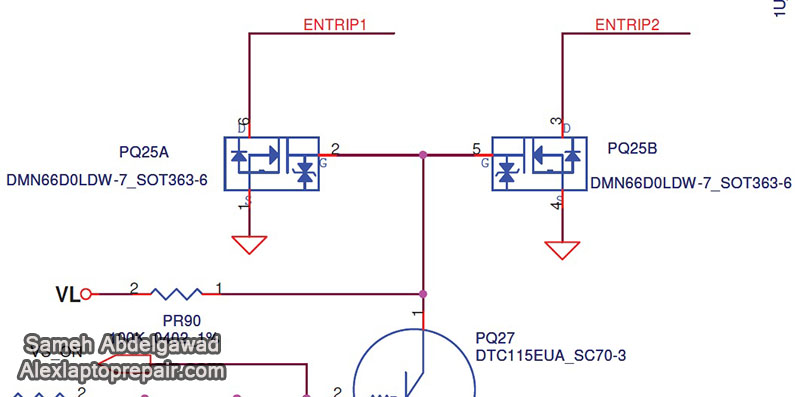

أغلب ايسهات تنظيم الـ Power system الموجودة فى اجهزة اللاب توب تعمل بمبدأ الـ Dual Synchronous قناتين يتم تشغيلهم فى نفس الوقت او يتم تشغيل واحدة فقط والاخري تعتمد جهود تشغيلها علي دوائر اخري فرعية كما نشاهد فى اجهزة اللاب توب فعلي سبيل المثال قد تجد جهد الـ 3V موجود ولا تجد جهد الـ 5V ويكون هذا امر طبيعي فى تصميم اللوحة فقد يعتمد خروج هذا الجهد علي سلامة سوفت الـ EC او دائرة الـ CMOS او اي شئ اخر , وقد يكون عدم وجودة بسبب عطل او خلل فى عنصر ولا يكون الامر طبيعي كما فى عطل اليوم , لاب توب توشيبا لا يعمل باور وبالقياس السريع وجد ان هناك خرج لجهد الـ 5V ولا يوجد جهد الـ 3 فولت وهو امر غريب فغالباً ما يكون تصميم الاولوية فى دائرة الـ POWER SYSTEM للـ 3V لذلك تم الاعتماد علي مخطط اللوحة لضمان سرعة التشخيص وحل العطل , كما موضح فى الصورة السابقة العنصر PQ25 وهو موسفت ثنائي يعمل علي خرج جهدين مختلفين مع وجود بوابة واحدة فقط للجهدين معاً فعدم وجود جهد منهم دلالة علي تلف هذا الموسفت او تلف العناصر التي تستقبل الجهد المفقود .

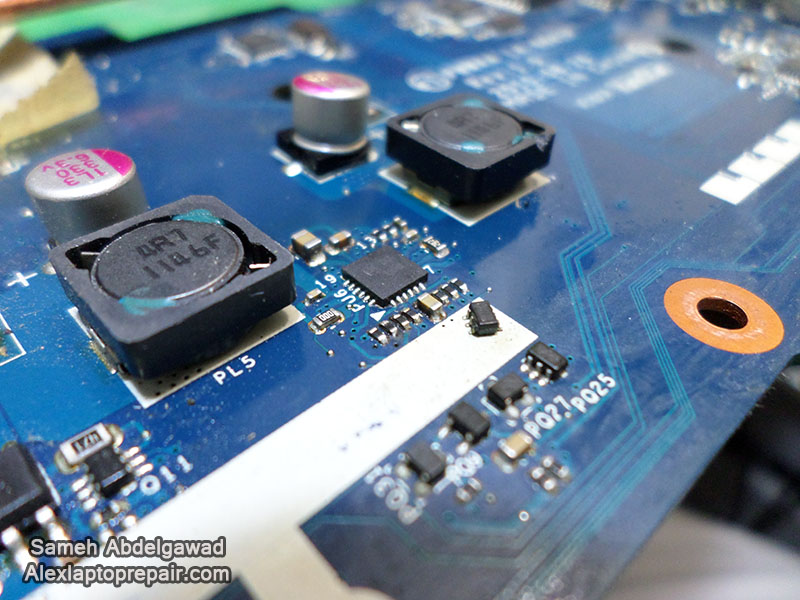

كثيراً ما انصح بفصل رجل الخرج الخاصة بالاشارة المفقودة ومحاولة قياس الجهد مرة اخري عليها فان كانت موجودة فالعنصر سليم والعناصر الاخري المتصلة معه هي المتسببة فى هذة المشكلة وهذا ما حدث وتأكدت ان العنصر نفسة هو المتسبب فى هذا العطل , فقمت برفعة كما موضح فى الصورة السابقة والبحث عن بديل اخري يحمل نفس المواصفات .

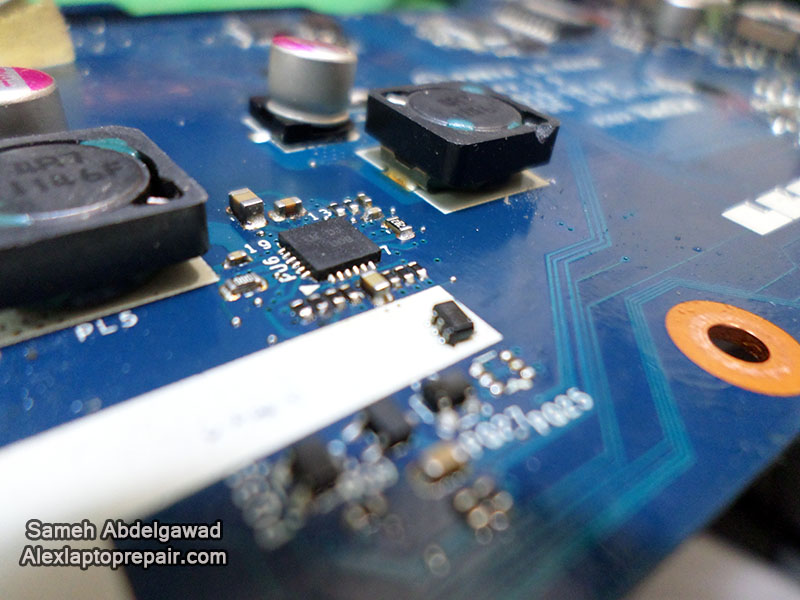

وهنا تم تغير الموسفت ببديل اخر يحمل نفس المواصفات , وتم رفع القياس مرة اخري وخرجت الاشارة المفقودة سابقاً

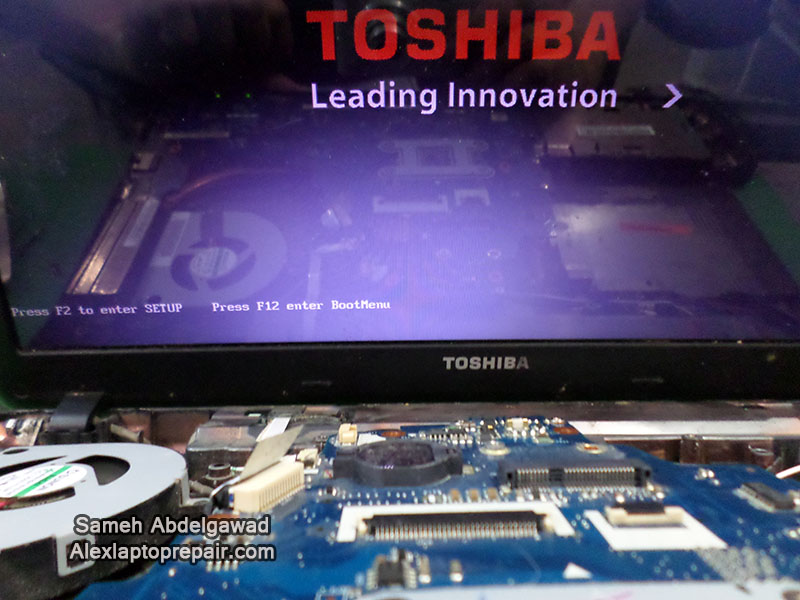

ولله الحمد ولا يقع شئ إلا بمشيئتة عمل اللاب توب بشكل طبيعي
