حل عطل شحن بطارية اللاب توب plugged in, not charging

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

asus x201 not chargerr

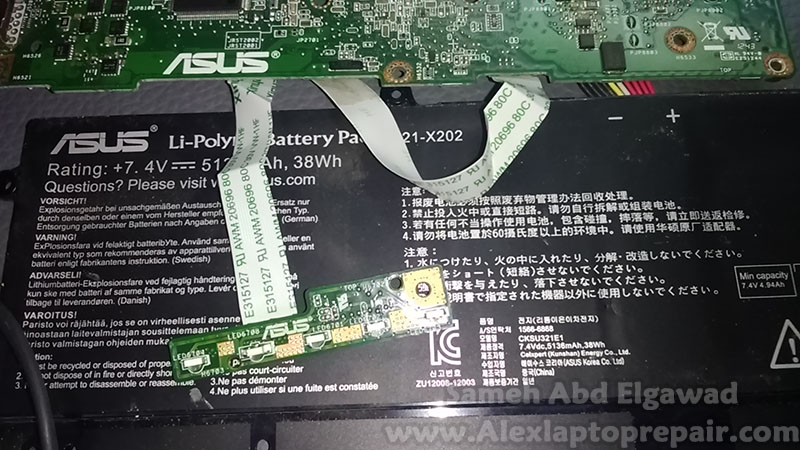

ابدأ هذه التدوينة بالرسالة الشهيرة plugged in, not charging احياناً تظهر هذه الرسالة ويكون الجهاز يشحن البطارية بشكل طبيعي وتكون المشكلة فى عدة اشارات بين charger ic و الـ IO ولكن فى هذه التدوينة سنتحدث فى الوضع الطبيعي لظهور هذه الرسالة بان الشاحن متصل بالجهاز ولكن البطارية لا تشحن وطبعاً هناك عدة اسباب لهذه المشكلة , فى البداية يجب تجربة بطارية أخري للتاكد ما ان كانت المشكلة بالبطارية ام لا او اذا توفر لديك احدي اجهزة الكشف على البطاريات فتقوم بفحصها , بعدها يكون الشك فى دائرة الشحن والايسي الخاص بها والـ IO ,, إلخ ولكن عندما يبلغك العميل بان الجهاز احياناً يشحن واحياناً لا وتظهر هذه الرسالة فيتجه الشك فى منطقة أخري ,

asus x201 not charger

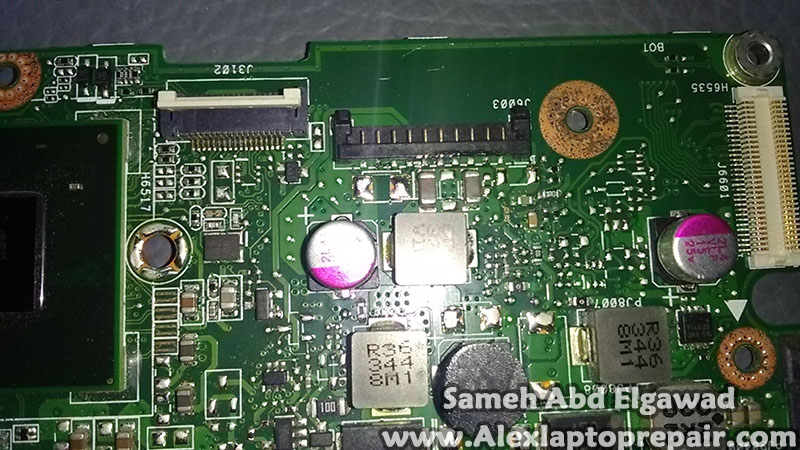

سوكيت البطارية احياناً تكون المشكلة فى هذا السوكت وتنتج عن سوء استخدام من العميل فى فك وتركيب البطارية ولكن فى هذا الجهاز وكما نشاهد فى الصورة السابقة البطارية من نوع built in لذلك سنستبعد مشكلة سوكيت البطارية ولكن كن على يقين ان هذه المشكلة غالباً ستكون بجانب هذا السوكيت من مقاومات سطحية ومكثفات وموسفتات يجب عليك فحص عناصر هذه المنطقة جيداً .

asus x201 not charger7

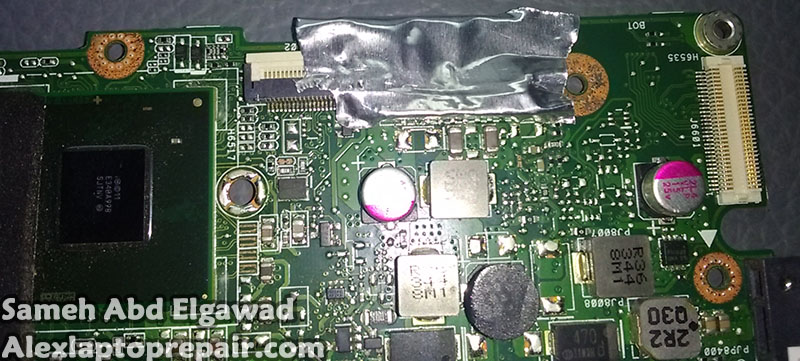

بالفحص السريع وجد مكثف يعطي قيم مختلفة عند قياسة داخل الدائرة مره يعطي  23Ω ومرة أخري يعطي اكثر من 35Ω وهي قيم لا تصلح بان تكون على خرج بطارية الجهاز

asus x201 not charger6

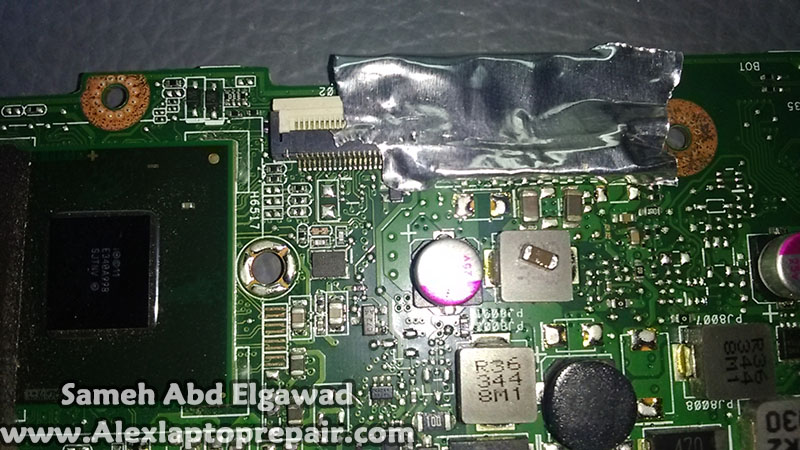

ولوحظ ارتفاع درجة حرارتة بعد دقائق من توصيل البطارية لذلك قمت بتغطية الجزء البلاستيكي حتي لا يتأذي من درجة حرارة الهوت اير وتم تغيير المكثف بواحد اخر .

asus x201 not charger5

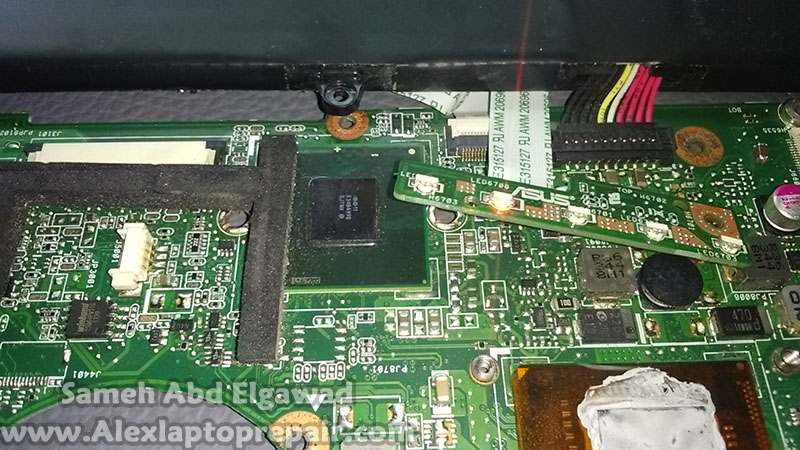

وهذه صورة توضح Charger led ويفضل فى هذه الاعطال ان تقوم بالتجربة اكثر من مرة وملاحظة درجة حرارة العناصر التي قمت بتغييرها ,

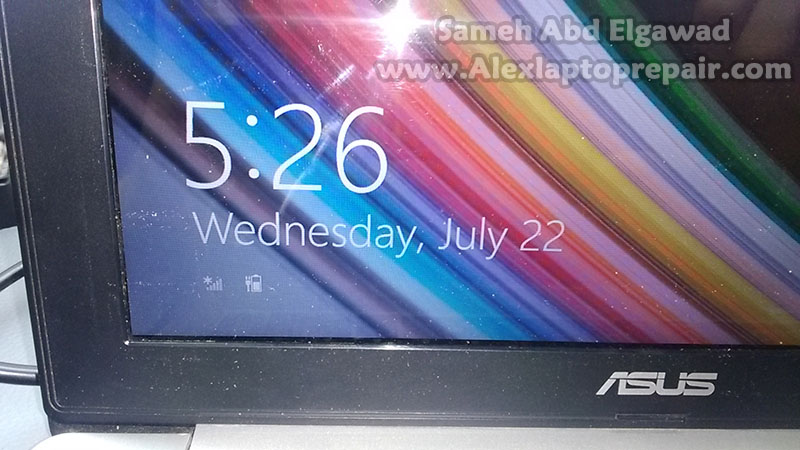

ولله الحمد ولا يقع شئ الا بمشيئتة تم اصلاح دائرة الشحن فى اللاب توب

asus x201 not charger2
