حل مشاكل أجهزة التوشيبا التى تعمل جيداً بالبطارية ولا تعمل بوجود الشاحن Toshiba Satellite

أشترك وتابع فيديوهات وكورسات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

.

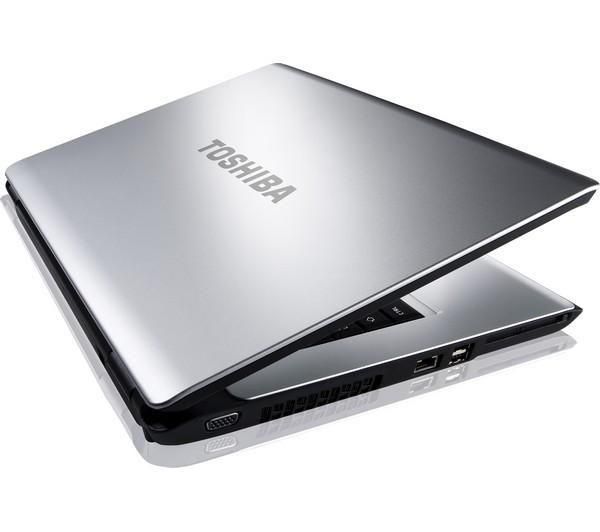

728580_0_originalجائتنى طلبات ورسائل تطلب منى أن انشر عليكم عدة شروحات لأشهر اعطال اجهزة التوشيبا المنتشره فى الأسواق العربية وكانت اكثر الاعطال المنتشره والتى أحتار فيها الكثير من العاملين فى مجال صيانة اللاب توب عطل الشاحن والبطارية او كما يشتكى منه العميل دائماً ان الجهاز يعمل على البطارية بشكل طبيعى وعند توصيل الشاحن يحدث العطل واكثر الموديلات التى يحدث بها العطل Toshiba Satellite L300 نشاهد العطل بعدة أشكال منها :



الجهاز يقف على شاشة الترحيب بهذا الشكل


l300 toshiba welcome screen

او تشاهد الشاشة الزرقاء عند توصيل الشاحن

l300 blue screen

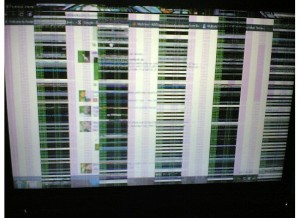

او تلاحظ خلل ما فى عرض شاشة الجهاز كما موضح

screen_hang-300x218

او التهنيج بشكل عشوائى

toshiba laptop

فى الحقيقة الموضوع ليس محير كما تصوره الجميع ولكن كل من حاول ان يجتهد فى هذا العطل سلك الطريق الخاطئ فى حله ولذلك بائت كل المحاولات بالفشل فدعونا نراجع سوياً اهم العناصر الموجوده على البوردة والتى من الممكن ان تتسبب فى هذا العطل الشائع

اى سى الادخال والاخراج

l300 laptop repair wpc775Super I/O WINBOND WPCE775L

 شريحة البايوسl300 laptop repair biosBIOS CHIP WINBOND 25X08

   toshiba l300 adp2

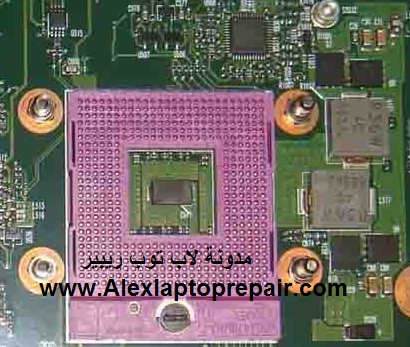

البروسيسور ومكثفات دائرة تنظيم جهد البروسيسور  ADP3208 وكنترول البروسيسور

وقد قمنا بعمل فيديو خاص بهذا الموديل وموديل اخر فى تدوينات من قبل لانه الاكثر تسبباً فى هذا العطل

[فيديو] إصلاح مشاكل أجهزة اللاب توب التوشيبا وكيفية تغيير الـ NEC TOKIN

toshiba l300 nb

الشيب الرئيسى CRESTLINE 1299P

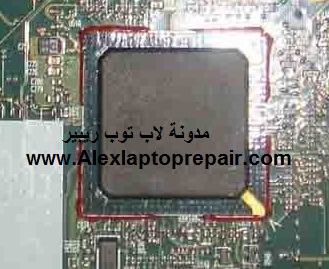

toshiba l300 ICHالشيب الفرعى ICH8 676P

 الـ Clock Generator او ما يطلق عليه الفيركوانسى .

ووظيفتة تكمن فى تكبير وارسال والتحكم فى النبضات التى يحتاجها كلاً من البروسيسور والشيب الرئيسى والشيب الفرعى واى سى الكيبورد وجميع الايسهات التى تتعامل معه كلاً حسب احتياجه لهذه النبضات

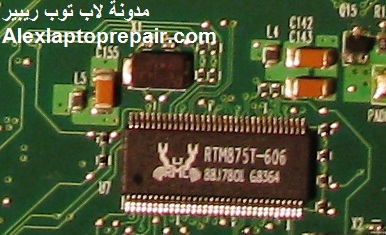

l300 laptop repair clockgeneratorالكلوك جينيراتور RTM875T

وهو يحتاج لكريستالة 14.318MHz  وهى الموضحه اعلاه فى الصورة

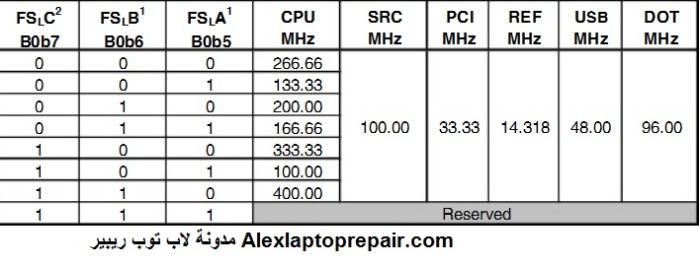

وهذه صورة توضح بعض النبضات التى يمدها للبروسيسور وللـ PCI وللـ USB

l300 laptop repair clockgenerator2

فى العادة يتم التأكد من عمل هذا الاى سى بالشكل الطبيعى بأجهزة قياس معينة يمكن من خلالها قياس الاشارات والنبضات لكل دائرة على حدى ومعرفة ان كان هذا الاى سى تالف تلف كامل او تلف جزئى او يعمل بشكل طبيعى

ولان هذا الرقم غير متوفر جديد فى الاسواق وقليلاً ما نجده فى البورد التقطيع سأعطيكم البديل الأكيد لهذا الاى سى والذى ستجدونة فى كثير من البورد التقطيع وهوICS 9LPRS502
وهو تقريباً مطابق له فى كل شئ الفرق الوحيد الشركة المصنعة له

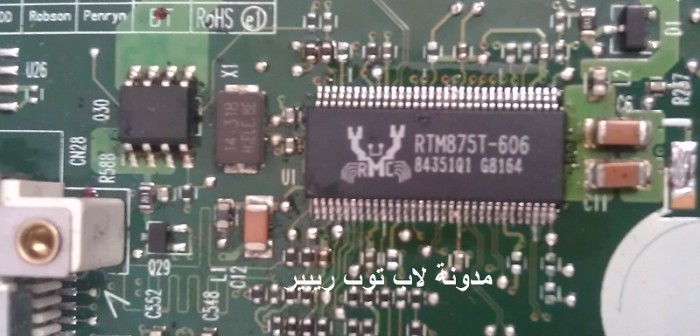

وهذه صورة بعد تغييره فى جهاز توشيبا موديل A300 به العطل

 A300 Freez

أتمنى ان اكون وفقت فى شرح اليوم
