تتبع أعطال دائرة البروسيسور فى اجهزة اللاب توب الشرح على موديل Acer Aspire 5738

أشترك وتابع فيديوهات وكورسات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

.

تتبع أعطال دائرة البروسيسور فى أجهزة اللاب توب

الشرح على موديل

Acer Aspire 5738

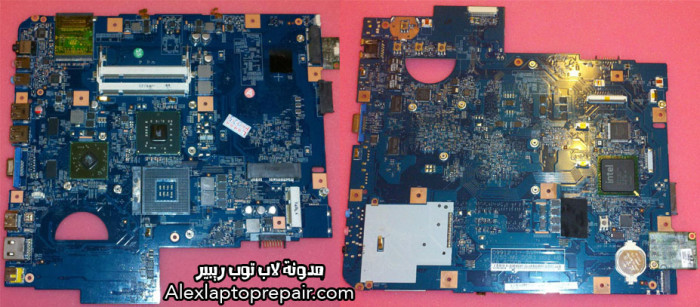

Acer Aspire 5738laptoprepair

دائرة البروسيسور فى اجهزة اللاب توب هى الدائرة الخاصه بتنظيم الجهد الذى يحتاجه البروسيسور لكى يقوم بعمليات المعالجه المطلوبة منه وتختلف حدود هذا الجهد من معالج لاخر

معنا اليوم جهاز إيسر مشكلته عدم عرض البيانات على الشاشة وبعد عمل الاجراءات الاولية قمنا بفتح الجهاز لتتبع العطل ومعرفة اى الدوائر او العناصر المسببه لهذا العطل

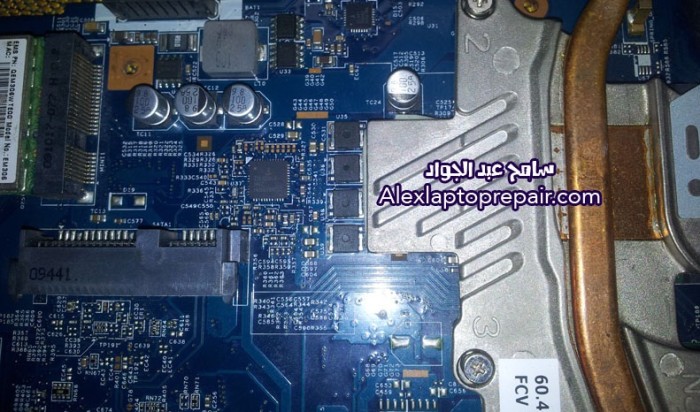

Acer Aspire 5738-3

بعد رفع الهيتسينك الخاص بالمعالج قمنا بتشغيل الجهاز على هذا الوضع ليتبين لنا ان سبب المشكلة عدم سخونة البروسيسور وهذا نتيجة عدة عوامل سنتطرق لاشهرها فى هذا الموضوع

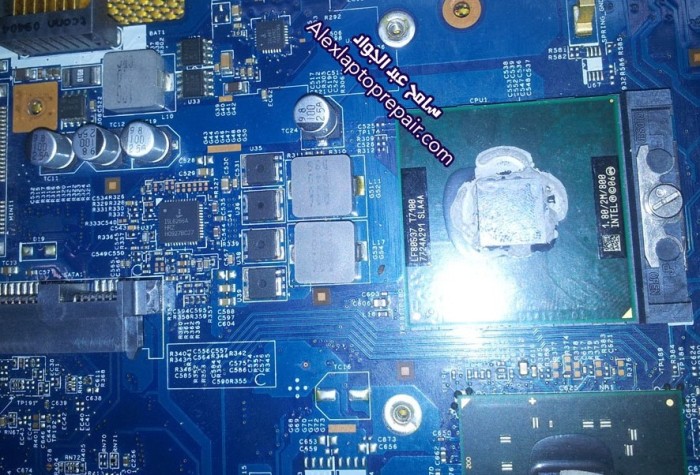

Acer Aspire 5738-4

اولاً وقبل اى شئ قمنا بقياس الفولت الخاص بتشغيل المعالج او ما يسمى بالـ VCORE

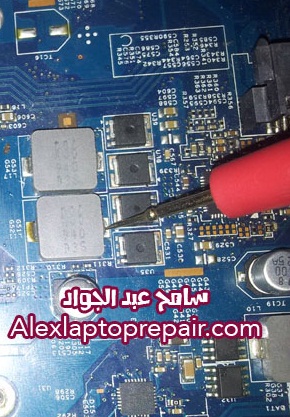

ويتم قياس هذا الفولت بوضع الطرف الاسود مع أرضى البوردة والطرف الاحمر على احدى ملفات القنوات الموجوده فى دائرة التنظيم اثناء تشغيل البوردة باور

Acer Aspire 5738-9

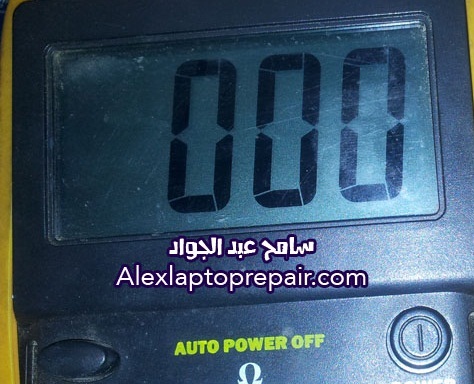

وكانت نتيجة هذا القياس  000

 Acer Aspire 5738-123

عدم وجود هذه الفولتيه نتيجة عدة عوامل اولها المعالج نفسه فيجب عليك قبل اى شئ تجربة معالج اخر من نفس الجيل للتأكد ما ان كان هو مسبب المشكلة ام عنصر اخر

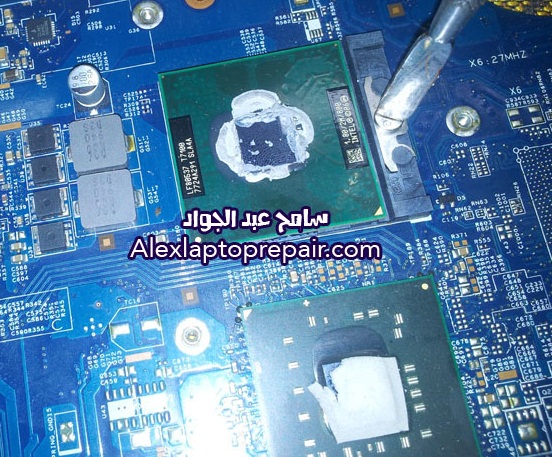

Acer Aspire 5738-5

بعد تجربة معالج أخر تبين ان المشكلة ليست بالمعالج فلنبدأ بفحص الدائرة ويمكن حصر أعطال هذه الدائرة عن طريق فحص الريجليتور الخاص بها والموضح باللون الاحمر والموسفتات التى يستخدمها لكل قناة والموضحة باللون الأصفر

Acer Aspire 5738-6

فحص الموسفتات اما ان يكون بالقياس العادى خارج الدائرة اما عن طريق قياس فولت DCBAT  وهو الفولت القادم من دائرة الباور الخاصة بالجهاز الواصل لدرين الموسفت العلوى للقناة العلوية  وقياس الاشارة الموجودة على جيت نفس الموسفت وهى اشارة UGATE والقادمة من الريجليتور لفتح بوابة القناة العلوية

تبين لنا من هذا القياس وجود الفولت القادم من دائرة الباور الرئيسية وعدم وجود اشارات تشغيل القنوات القادمه من ريجليتور الموجود فى هذه الدائرة

اذا ننتقل لمرحلة فحص العوامل التى تؤدى لتشغيل هذا الريجليتور وفحصها ليتبين ما ان كان هو سبب المشكلة ام الدوائر الاخرى المرتبطة به عن طريق تحميل الداتا شيب الخاصة بهذا الايسى ومشاهدة التطبيقات الخاصة به ومتطلبات تشغيلة ومشاهدة الاشارات المهمه .

اشارات الـ Input Power والقادمة من دائرة الباور الرئيسية

اشارات الـ COREON والقادمة من دوائر التنظيم الفرعية

اشارات الـ VID القادمة من المعالج نفسة

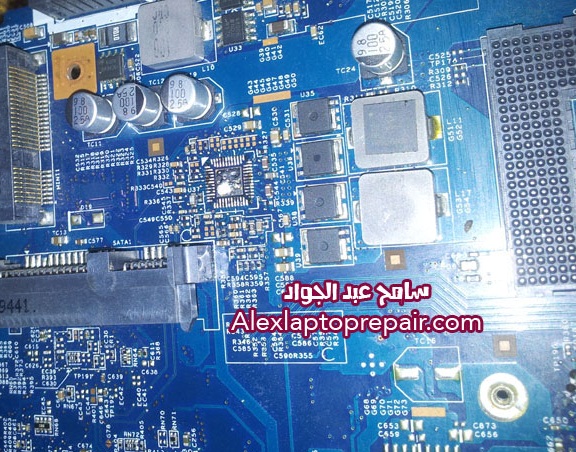

وبعد القياس السريع لهذه الاشارات تبين ان جميعها موجودة اثناء تشغيل البوردة ووجود المعالج اذا فالشك هنا يكون فى الريجليتور نفسه وبالفعل تم رفع الريجليتور بهذا الشكل

Acer Aspire 5738-7

وهذه صورة لريجليتور جديد بنفس البيانات ويحمل رقم ISL6266A

isl2666a

بعد تغييرة نقوم الان بتركيب المعالج وتشغيل البوردة وقياس الدائرة كما سبق وفعلنا

Acer Aspire 5738-9

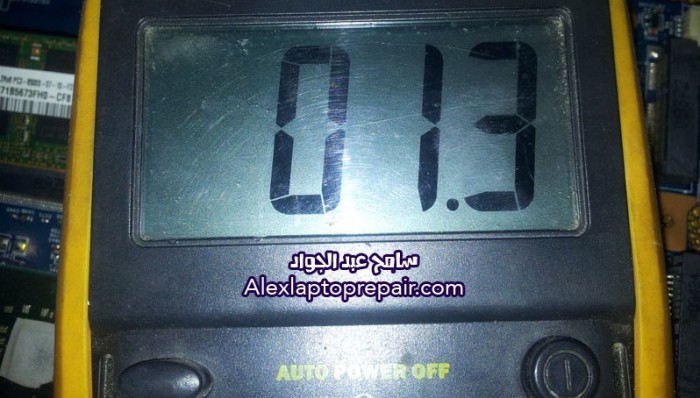

وكانت هذه نتيجة القياس والحمد لله عملت الدائرة وبدأت سخونة المعالج

Acer Aspire 5738-11

الأن نقوم بوضع مادة التبريد وتركيب الهيت سينك

Acer Aspire 5738-3

وتشغيل البوردة باور مع تركيب الرام وتوصيل الشاشة

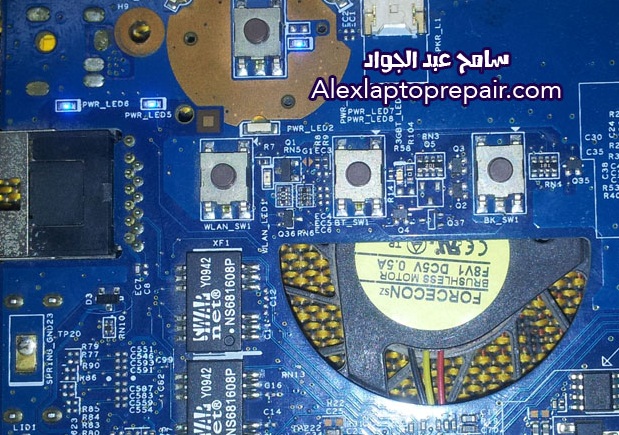

Acer Aspire 5738-13

النتيجة باذن الله

acer aspire 5738
