لاب توب ديل لا يعرض علي الشاشة Dell inspiron 15 No Display 2E Post Card

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

عطل جديد فى صورة وتعليق

معنا اليوم لاب توب ديل Dell inspiron 15 يعمل باور بشكل طبيعي ولا يعرض بيانات علي الشاشة وكنت قد شرحت فى فيديو سابق اشهر عطل فى هذا الجيل وكيفية صيانتة بشكل عملي فى هذا الرابط Youtube

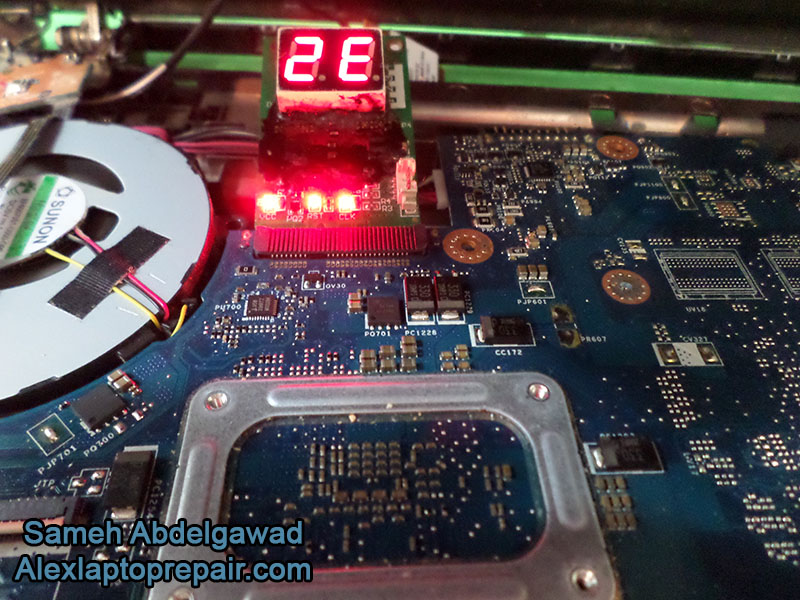

اما مشكلة اليوم فكما موضح فى الصورة السابقة كود كارت التيستر 2E وهو كود خاص بالمعالج واحيانا يظهر فى بعض اعطال كارت الفيجا , بالقياس وجدت ان هناك فقد فى جهد الـ CPU_VDD وهو جهد مقدارة 1.5V ويمكنك تتبع العناصر المسئولة عنة علي مخطط الجهاز .

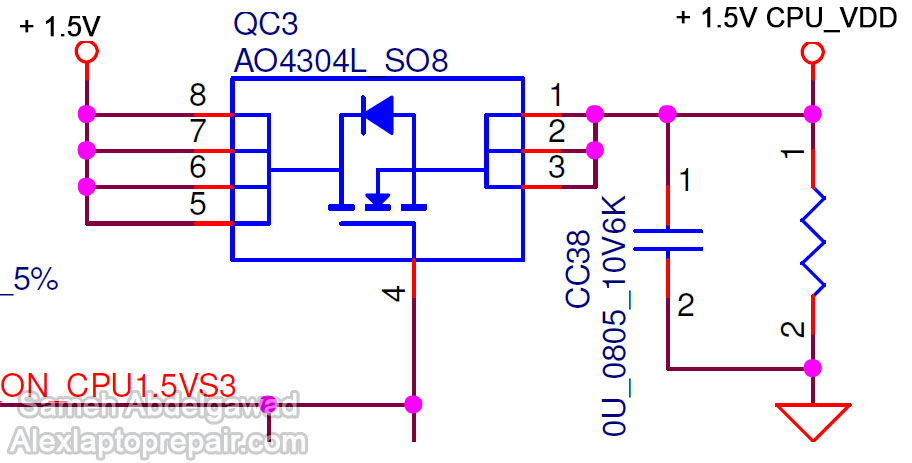

أخر عنصر مسئول عن اخراج هذا الجهد هو QC3 وبقياسة علي وضع الجهد تبين ان هناك دخل ولا يوجد خرج مع وجود الاشارة اللازمة لتشغيلة

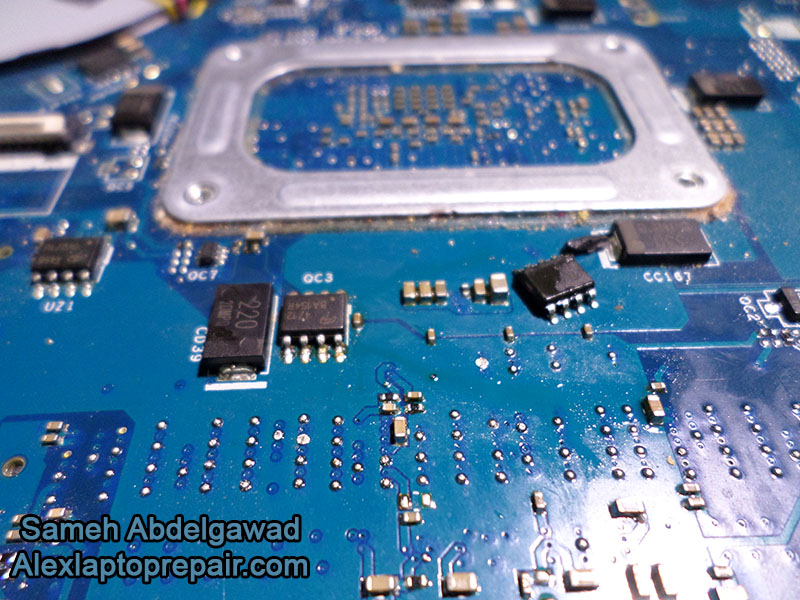

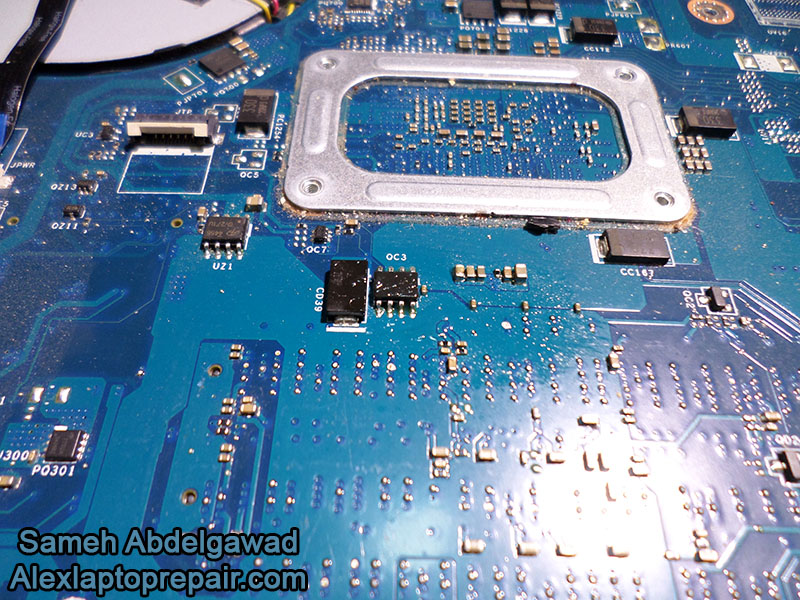

وهذة صورة توضح العنصر علي البوردة , قمت بتغيرة ببديل مناسب

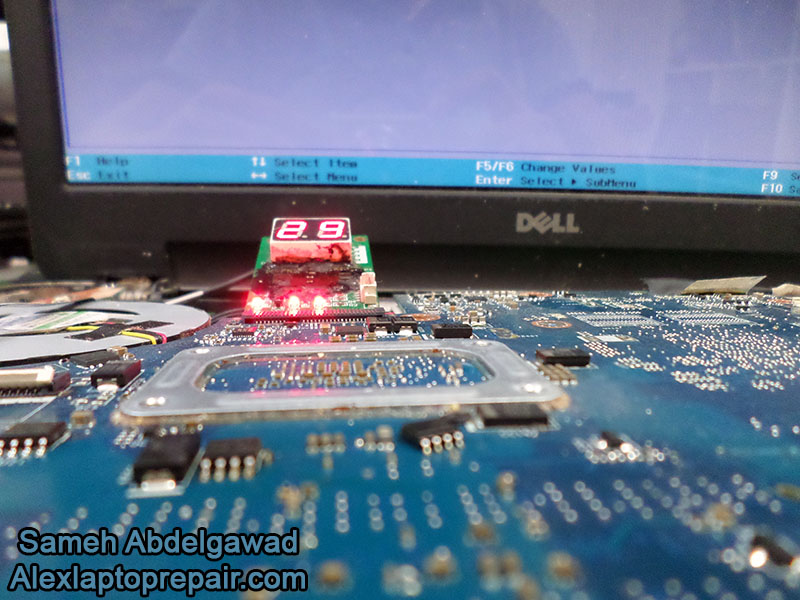

ولله الحمد ولا يقع شئ إلا بمشيئتة عرض اللاب توب علي الشاشة
