عطل باور فى لاب توب سامسونج – Samsung NP-RV511 no power or charging LED lights

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

عطل جديد فى لاب توب سامسونج موديل NP-RV511 الجهاز لا يعمل باور ولا يضئ ليد الشحن
لم يتبين شئ بالفحص الظاهري وبالقياس وجدت ان دائرة الشحن سليمة

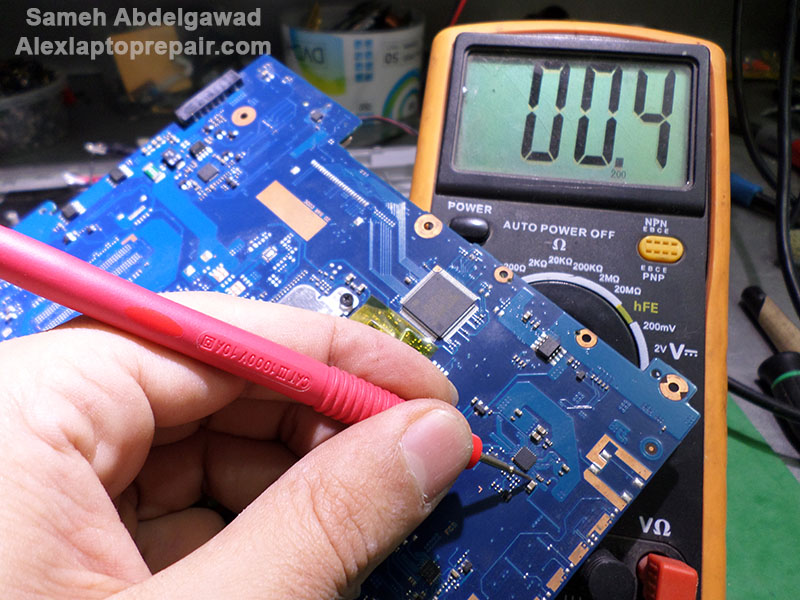

وبفحص دائرة التنظيم كان القياس كما موضح فى الصورة السابقة 00.4 مما يبين ان هناك مشكلة فى جهد الـ VREG3 الخاص بايسي الباور سيسيتم مع وجود قصر 6Ω علي خرج VO2

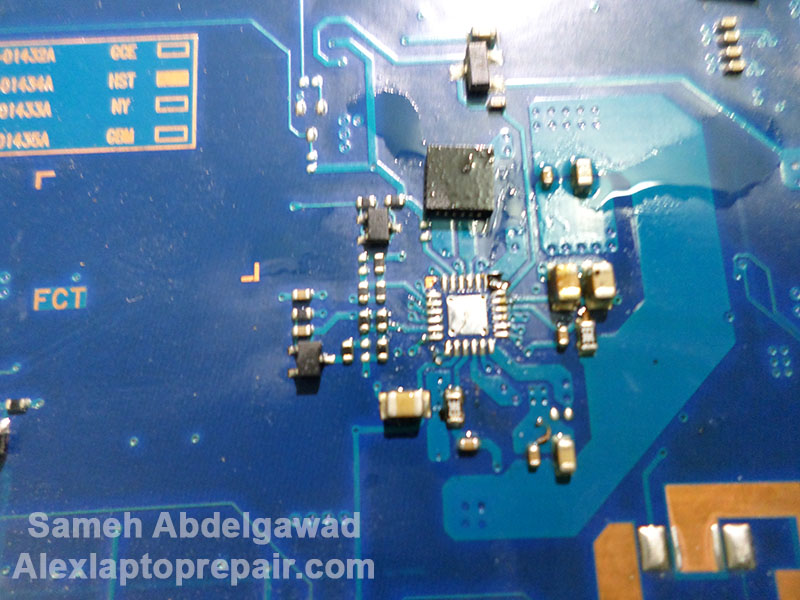

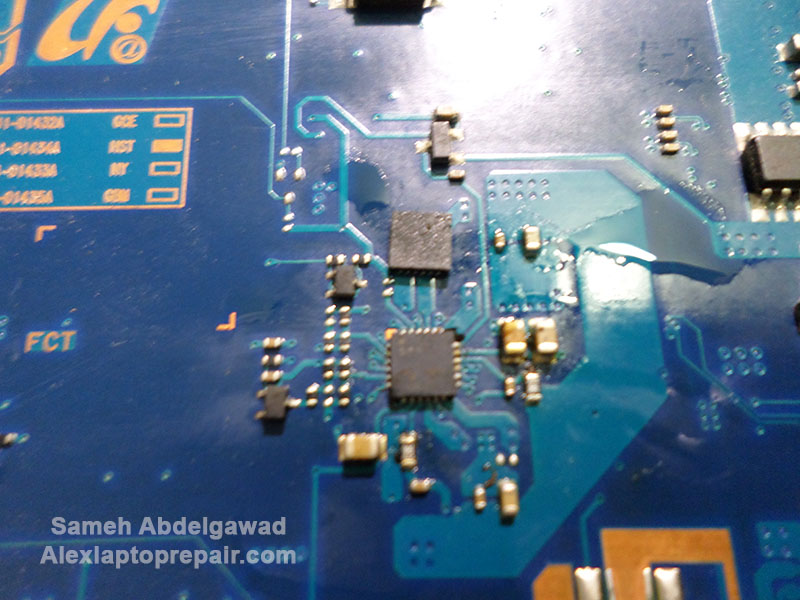

لسهولة الحكم علي ايسي الباور سيستيم فى هذة الحالة يجب رفعه وقياس القصر مرة اخري وبالفعل اختفي القصر برفع الايسي , قمت بتركيب ايسي أخر كما موضح فى الصورة

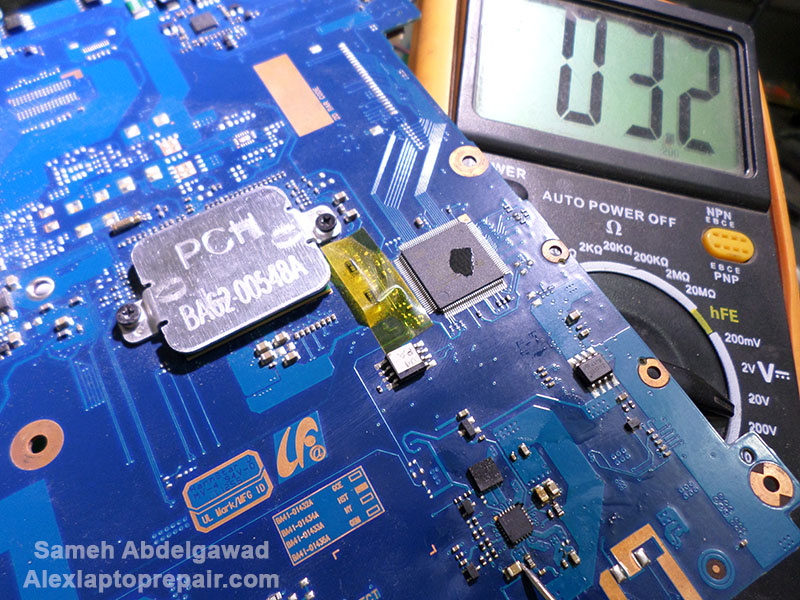

وهذة كانت نتيجة القياس بعد التغير

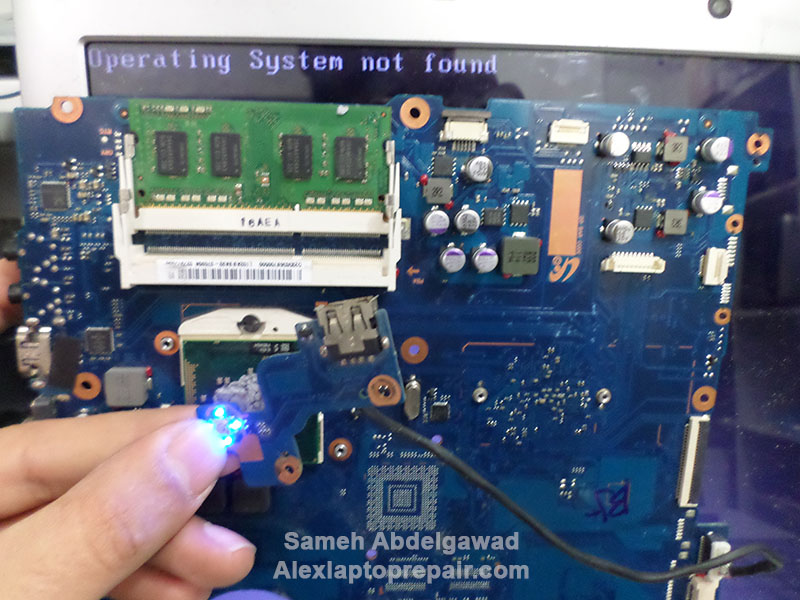

ولله الحمد ولا يقع شئ الا بمشيئتة , عمل الجهاز بشكل طبيعي
