حل عطل ومشكلة الباور فى جهاز لاب توب – Toshiba Sattelite C855 DK10F No power

أشترك وتابع فيديوهات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

 عطل جديد فى صورة وتعليق

اليوم معنا لاب توب Toshiba Sattelite c855 به عطل الجهاز Power الجهاز يعمل لمدة 2 ثواني ويفصل

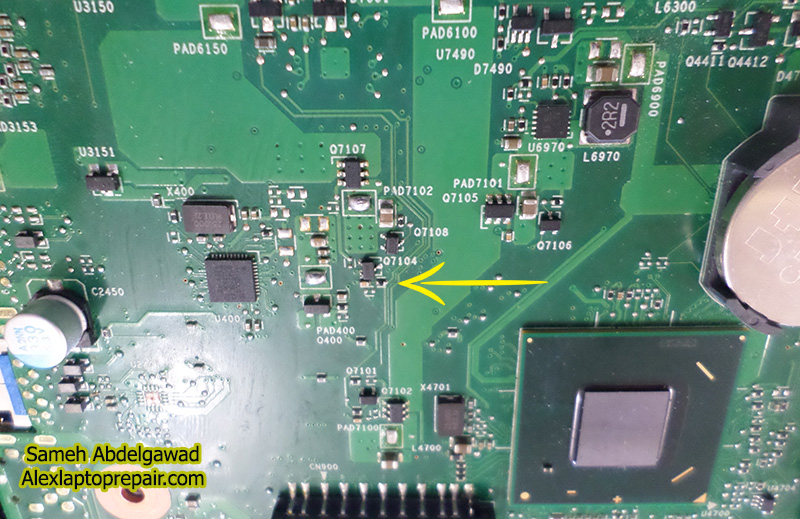

بالقياس السريع وجد ان الجهود الأولية لمرحلة الـ Power system سليمة , ولكن هناك مشكلة فى مرحلة الـ S3 وبعد القياس والتأكد من سلامة اشارة التشغيل الخاصة بهذه المرحلة فى هذا الموديل تكون مشكلتنا فى مرحلة الـ Run SLP وبفحص الدائرة لاحظت وجود مقاومة تالفة بقيمة 470K والموضحة فى الصورة السابقة .

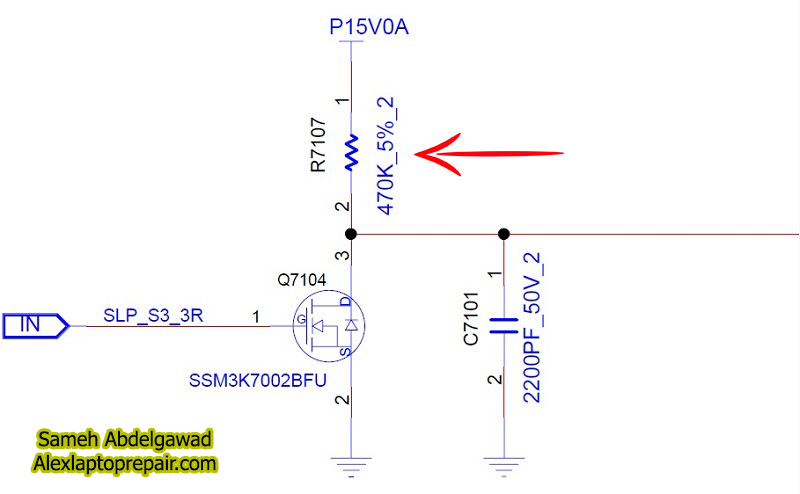

وهذه صورة توضح المقاومة علي المخطط

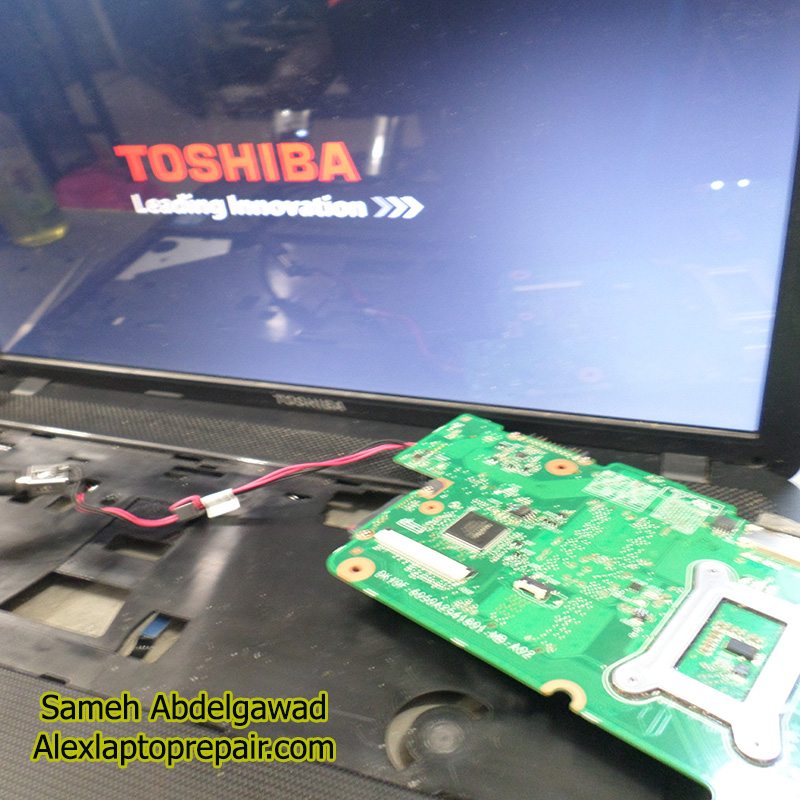

تم تغيرها بأخري . ولله الحمد ولا يقع شئ إلا بمشيئتة
