 حل مشكلة جهاز إيسر لا يعمل باور

  Acer Aspire no power

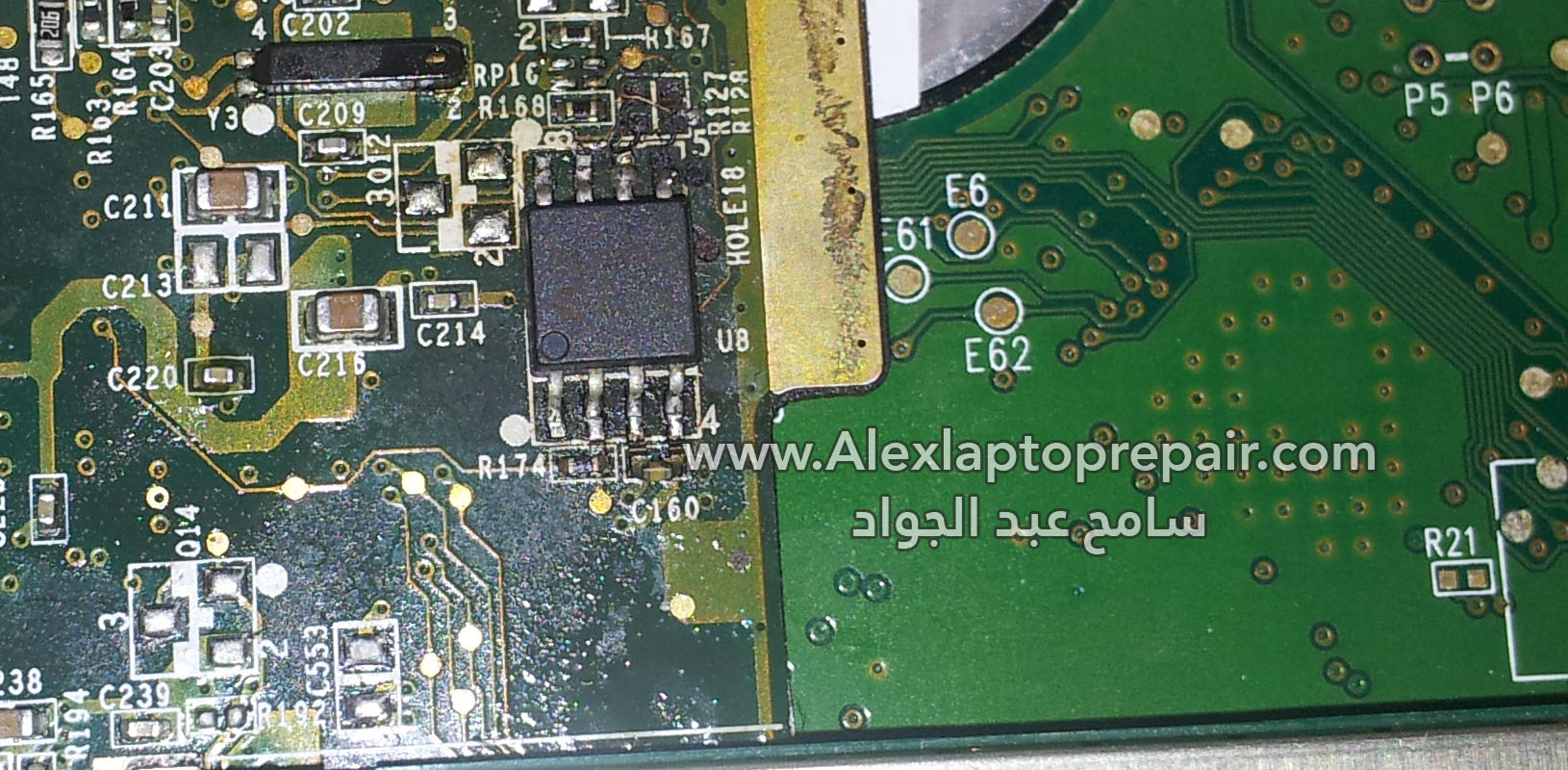

zg5 bad track

من عدة أشهر وضعت تدوينه لشرح كيفية شحن البايوس الخاص بهذا الموديل وحل مشكلة عدم عرض البيانات وبدون فتح الجهاز فى هذا الرابط  , ولكن عطل اليوم مختلف وهو عطل باور وكما موضح فى الصورة وبعد فتح الجهاز وقياس عدة دوائر تبين ان دوائر التغذية الرئيسية جميعها سليمة . ولوحظ ان تم رفع شريحة البايوس عَنوة مما ادى الى قطع التراك او الخط الواصل بين الـ أى او والرجل رقم 5 من شريحة البايوس عن طريق مقاومة فقدت بالنقاط الخاصة بها لنفس السبب كما موضح فى هذه الصورة . وبالاستعانة بالداتا شيت الخاصة بالـ أى او وجدت ان الرجل المطلوب توصيلها من الـ أى او رقمها 87 كما مبين فى الصورة التالية ,,

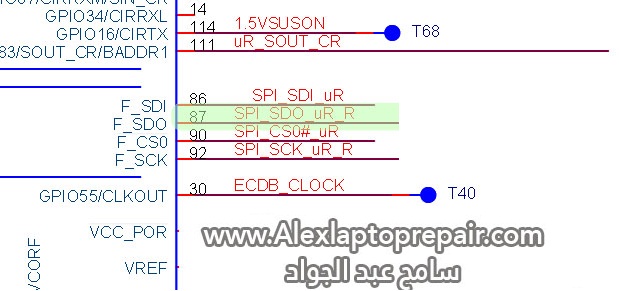

zg5 schematics

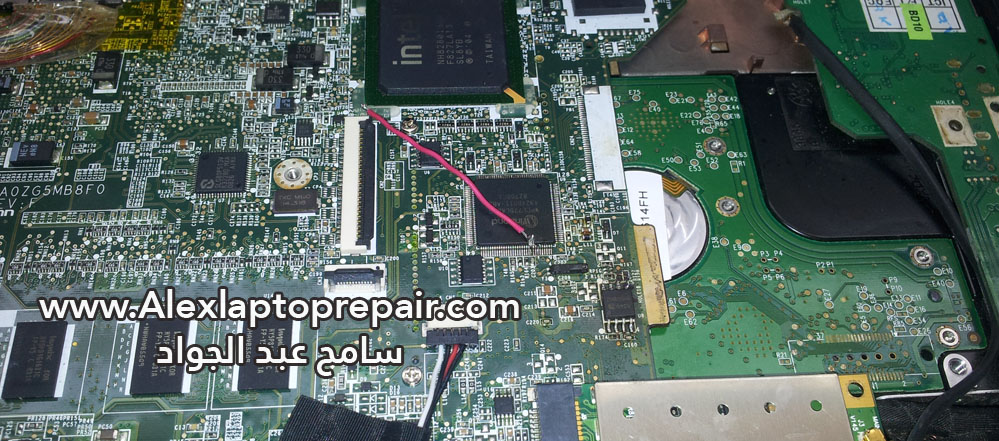

تم فصلها عن البوردة لنتمكن من لحامها بهذا الشكل

acer zg5 no display26

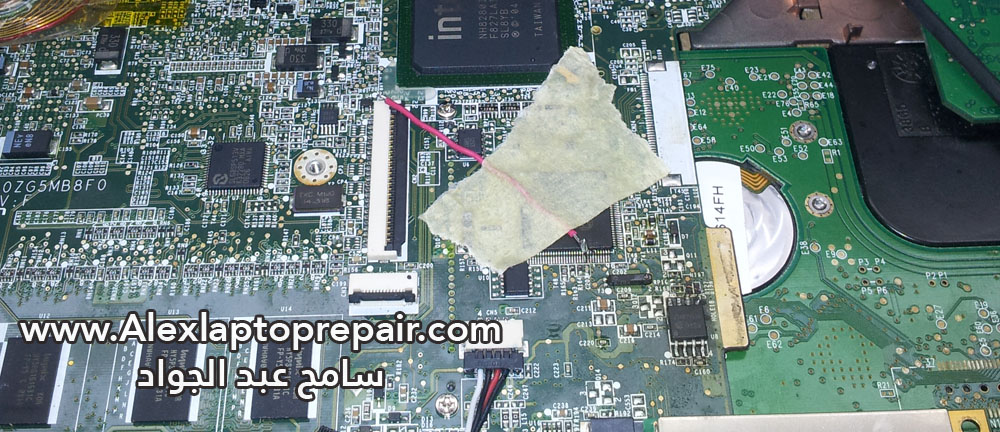

وتم لصق التراك الجديد لتفادى اى حركة فى فك وتركيب الجهاز

acer zg5 no display2

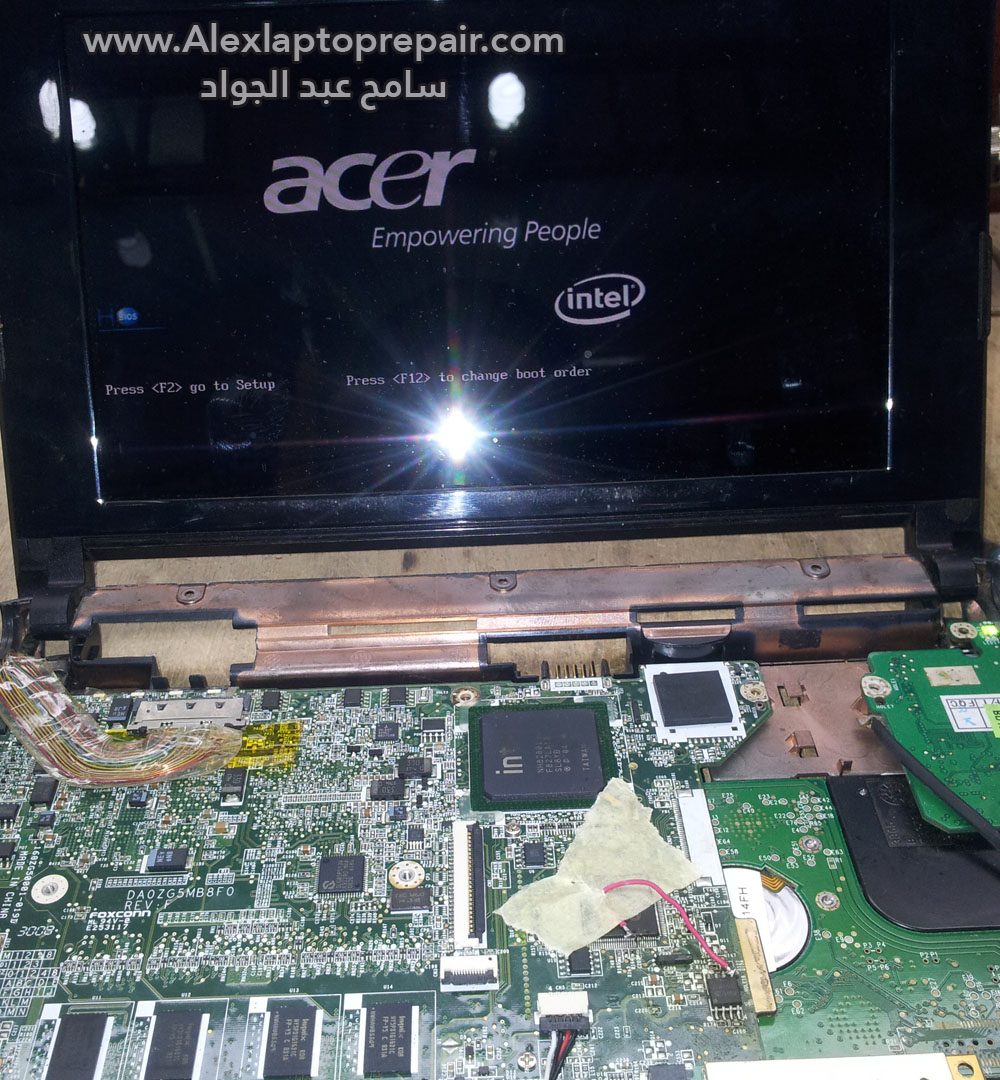

 وأخيراً تم لحامه بالرجل رقم 5 من شريحة البايوس .. ولله الحمد ولا يقع شيء إلا بمشيئته .. تم حل المشكلة

acer zg5 no display
