حل مشكلة وعطل ” الثواني ” فى أجهزة اللاب توب

أشترك وتابع فيديوهات وكورسات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

.

معنا اليوم لاب توب Dell من الموديلات الحديثة والتي سنلقي نظرة داخلة على عنصر  يتسبب في عدة أعطال ومنها عطل ” الثواني ” يخبرك العميل بان الجهاز يعمل لعدة ثواني بدون عرض اي بيانات على الشاشة ويفصل باور . تكون المشكلة عامة فى مرحلة الـ Suspend ولا يوجد عنصر بعينه خاص بهذه المرحلة فهي مرحلة اتصال الشيبات ببعضها وبداية مرحلة معالجة البيانات فقد تكون المشكلة من البايوس او الفيجا او المعالج أو الدوائر الخاصة بهم ,, إلخ وتم فحص جميع دوائر المعالجة بل وتم تغير شيب الفيجا قبل ان يأتيني الجهاز .

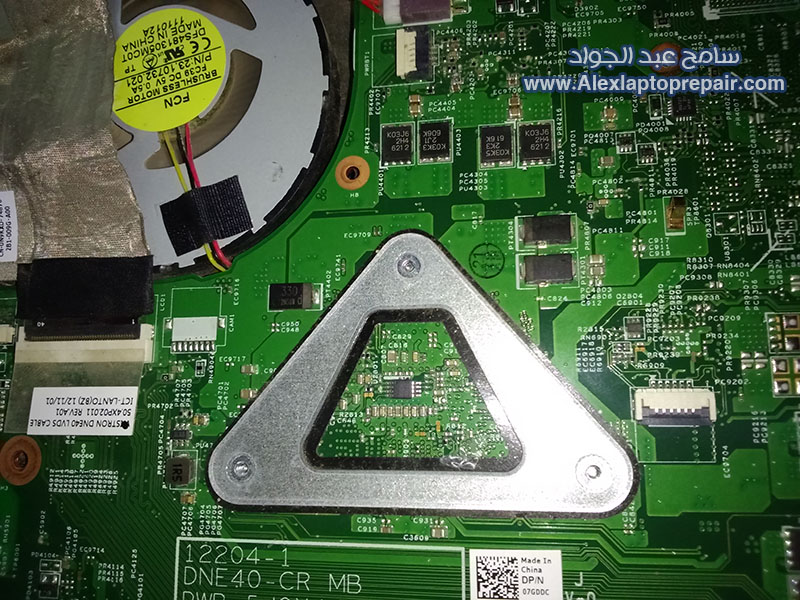

dell inspiron turns on for few seconds then shuts off3 طبعاً من الأفضل فى هذه الاعطال الاستعانة بمخطط الجهاز والعمل على قياس الاشارات المهمة الواصلة بين الشيبات وبعضها وبين العناصر الالكترونية التي تخدمها لتحصر مكان العطل , هناك عنصر لاحظت تكرار تلفة فى اكثر من نوع لاب توب وقد تكتشف تلفة بعدة طرق منها متابعة المخطط والقياس ومنها ان يخبرك العنصر بتلفة بارتفاع درجة حرارته عند توصيل مرحلة الـ Suspend  بجهد خارجي من الباور صبلاي لعدة دقائق  وهو أيسي من نوع Nuvoton ورقمة NCT7718 والموضح فى هذه الصورة

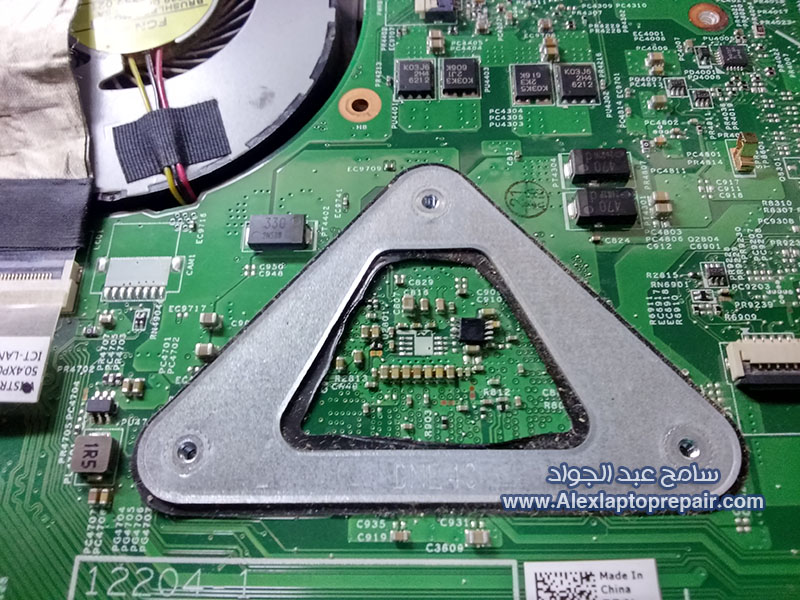

dell inspiron turns on for few seconds then shuts off2

ستجد ان هناك موديلات من اجهزة Dell , Toshiba , Sony تأتي على هذا العطل وتكون المشكلة من هذا الأيسي وهو حساس او مستقبل حرارة خاص بشيب الفيجا الخارجي يعمل على ربط المستقبل الداخلي بهذا الشيب والمستقبل الداخلي للـ PCH بالـ IO. وبرفع الايسي عمل الجهاز بشكل طبيعي وتم تعويض الجهد الخارج منه لدائرة التبريد بأخر . ولله الحمد ولا يقع شئ الا بمشيئتة

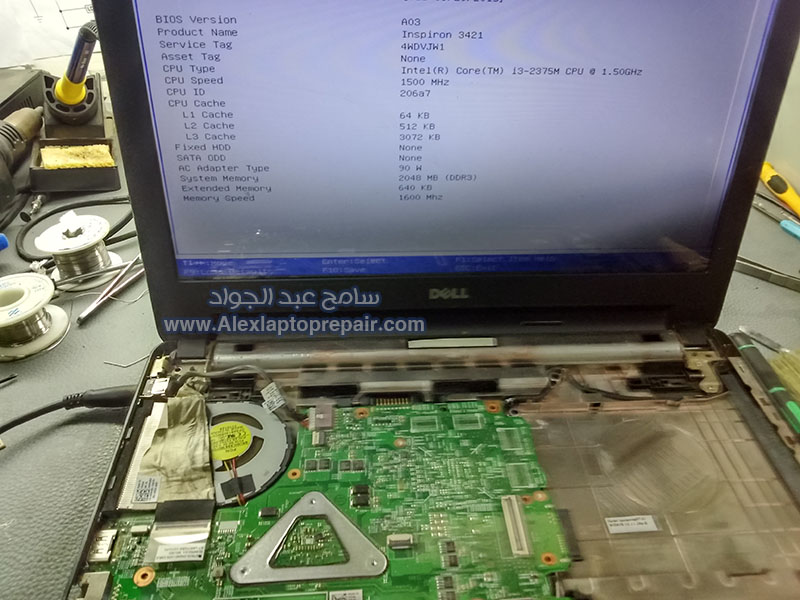

dell inspiron turns on for few seconds then shuts off
