حل عطل الباور فى جهاز لاب توب HP Pavilion 15-nxxx i7 won’t turn on

300*250

hp-15-no-power-schematic

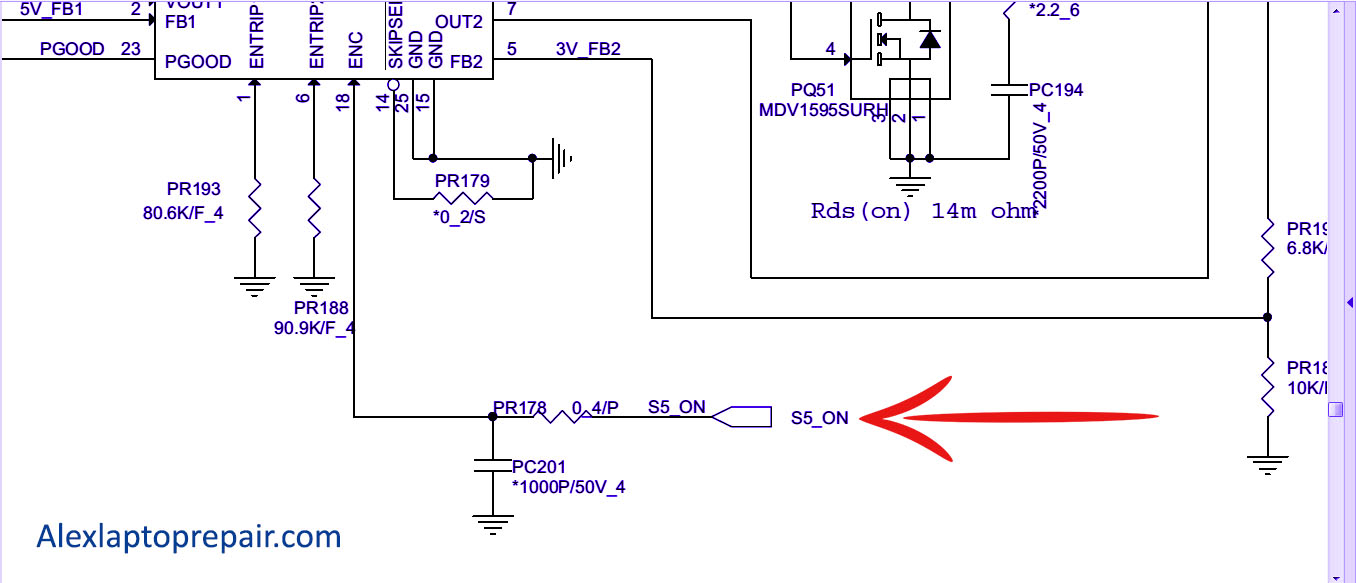

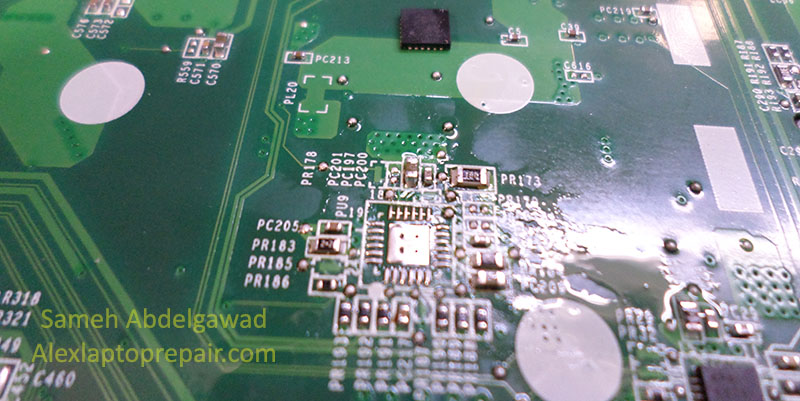

جهاز hp لا يعمل باور وبالقياس السريع وجد ان الجهود الأولية لمرحلة الـ Power system سليمة , ولكن هناك مشكلة فى مرحلة الـ S5 وبعد القياس والتأكد من سلامة اشارة التشغيل الخاصة بهذه المرحلة فى هذا الموديل  S5_ON والموضحة فى الصورة السابقة والتي يرسلها له الـ Embedded Controller KB9010 هنا تأتي مرحلة تغير أيسي الـ Power system والموجود فى هذا الصورة , تم رفع الايسي

SAMSUNG CAMERA PICTURES

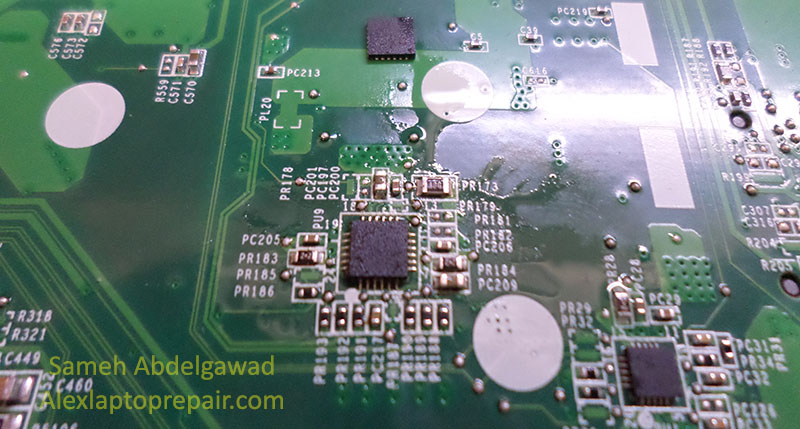

وهذه صورة بعد تركيب أيسي أخر جديد

SAMSUNG CAMERA PICTURES

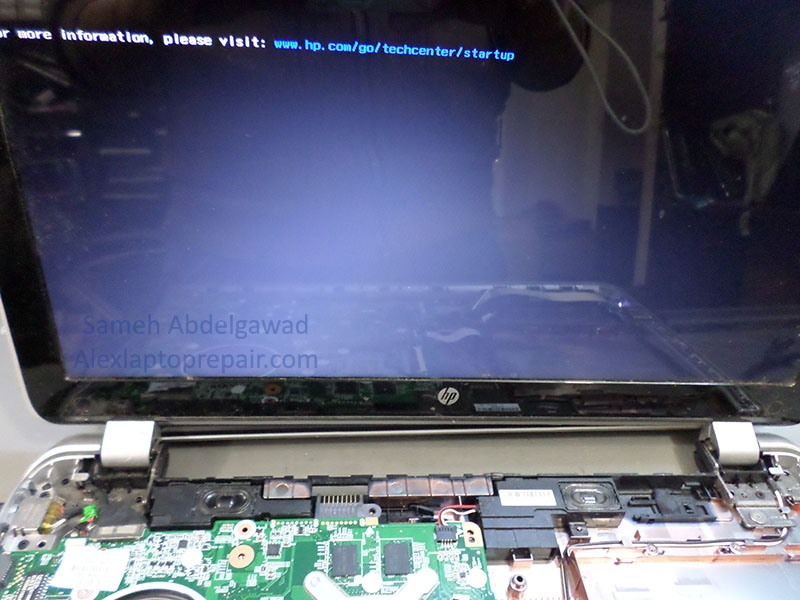

النتيجة ولله الحمد ولا يقع شيء إلا بمشيئته

SAMSUNG CAMERA PICTURES
